Pemutus Arus Sf6 Tegangan Tinggi

Zhejiang Usune Electric Co., Ltd., produsen peralatan listrik tegangan tinggi profesional di Cina, telah diluncurkan Pemutus Sirkuit Sf6 Tegangan Tinggi LW36-110. Produk ini adalah switchgear tegangan tinggi luar ruangan AC 50Hz tiga fase cocok untuk kontrol dan perlindungan sistem transmisi dan transformasi daya 110kV. Ini juga dapat digunakan sebagai ikat pemutus sirkuit dan rakitan perangkat switching.

Pemutus Sirkuit Sf6 Tegangan Tinggi mengadopsi prinsip pemadaman busur "ekspansi termal + hembusan bantuan" yang unik, dilengkapi dengan mekanisme operasi pegas tipe CTB-1, sesuai dengan standar nasional dan internasional, dan memiliki kinerja pemadaman busur api yang sangat baik, keamanan tinggi, dan karakteristik pengoperasian yang stabil. Sebagai yang dapat diandalkan pemasok, Usune berkomitmen untuk menyediakan switchgear tegangan tinggi berkualitas tinggi dan tahan lama. Sirkuit LW36-110 SF6-nya pemutus telah banyak digunakan dalam proyek-proyek utama seperti jaringan listrik dan kawasan industri, menyediakan pasokan listrik yang andal untuk pembangunan infrastruktur.

Keuntungan Inti

1. Teknologi Pemadam Busur Tingkat Lanjut

Memanfaatkan prinsip pemadaman busur "ekspansi termal + hembusan bantuan" yang unik, ia memiliki fitur busur pendek waktu pemadaman, masa pakai listrik yang lama, dan kebisingan pengoperasian yang rendah, secara efektif meningkatkan stabilitas pasokan listrik.

2. Kinerja Keamanan Tinggi

Menggunakan gas SF6 sebagai media insulasi dan pemadam busur api, ia menawarkan insulasi dan pemadaman busur api yang sangat baik kinerja, menghilangkan risiko pembakaran dan ledakan, sehingga cocok untuk daerah padat penduduk.

3. Mekanisme Operasi Stabil

Dilengkapi dengan mekanisme operasi pegas tipe CTB-1, ia memiliki struktur yang sederhana dan kompak, aman dan andal Operasi, dan kemampuan anti-interferensi yang kuat.

4. Kepatuhan terhadap Standar Internasional

Sepenuhnya sesuai dengan "Pemutus Sirkuit Tegangan Tinggi AC" GB1984-2003 dan IEC62271-100, 2001 "Switchgear Tegangan Tinggi dan Perlengkapan Kendali—Bagian 100: Pemutus Sirkuit Tegangan Tinggi," yang memenuhi persyaratan teknis tenaga listrik global proyek.

Kondisi Lingkungan yang Berlaku

Pemutus Sirkuit Sf6 Tegangan Tinggi dirancang untuk penggunaan di luar ruangan, menawarkan kemampuan beradaptasi dan lingkungan yang kuat kesesuaian untuk berbagai kondisi pengoperasian yang keras:

1. Suhu Sekitar: -30℃ ~ +40℃
2. Ketinggian: ≤3000m
3. Kelembaban Relatif: Rata-rata harian ≤95%, rata-rata bulanan ≤90% (pada 25℃)
4. Tekanan Angin ≤700Pa; Ketebalan Lapisan Es ≤10mm
5. Intensitas Gempa: Akselerasi Horisontal ≤0,3g, Akselerasi Vertikal ≤0,15g
6. Tidak ada lingkungan yang mudah terbakar, meledak, korosif secara kimia, atau bergetar hebat

Struktur Produk dan Prinsip Kerja

1. Struktur Keseluruhan

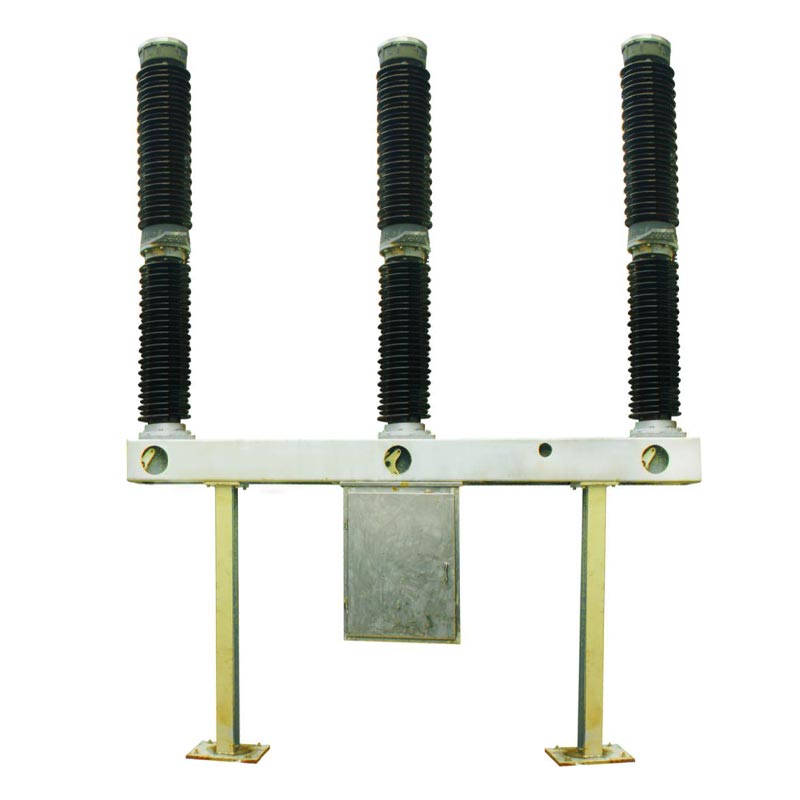

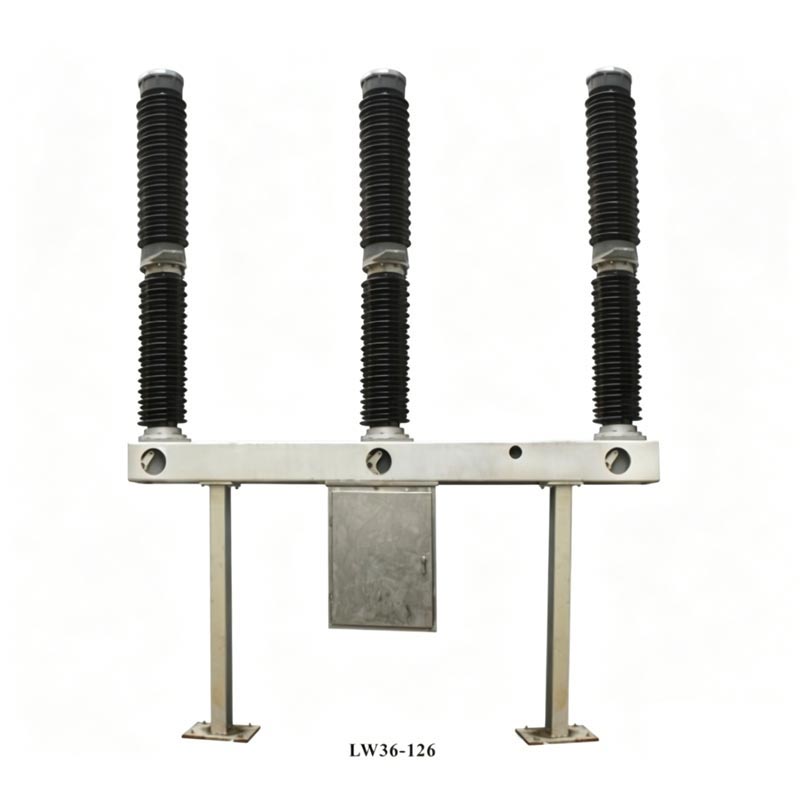

Pemutus Sirkuit Sf6 Tegangan Tinggi mengadopsi struktur pemadam busur api pemadam otomatis yang terintegrasi. Setiap fase adalah tiang tunggal istirahat tunggal (POLE). Setiap pemutus sirkuit terdiri dari tiga fase, dipasang pada rangka yang sama, dan dioperasikan oleh mekanisme pegas, dengan tiga fase dihubungkan secara mekanis. Bagian atas produk menampilkan busing porselen ruang pemadam busur, bagian tengah berisi busing dan rangka porselen pendukung, dan kotak mekanisme digantung di bawah bagian tengah rangka, menampung mekanisme yang dioperasikan pegas dan listrik komponen kontrol. Pengontrol kepadatan gas SF6 dipasang di bagian depan rangka, yang didukung di keduanya diakhiri dengan dukungan.

2 Komponen dan Fungsi Utama

- Unit Pemadam Busur: Menggunakan struktur pemadam busur listrik yang memberi energi sendiri. Saat pemutus arus putus, ekspansi termal bertekanan tinggi di dalam silinder memadamkan busur, memastikan cepat dan efektif pemadaman.
- Perangkat Insulasi Pendukung: Mendukung isolator ruang pemadam busur api dan menyediakan isolasi ke ground komponen berenergi; batang isolasi menghubungkan lengan operasi dan batang penghenti, memastikan keamanan isolasi.
- Adsorben: Dipasang di dalam penutup ujung atas ruang pemadam busur api, menjaga gas SF6 tetap kering dan menyerap gas dekomposisi yang dihasilkan oleh dekomposisi busur. Itu perlu diganti selama pemeliharaan.
- Struktur Pencegahan Kebocoran: Memanfaatkan kombinasi penyegelan statis (O-ring + sealant) dan penyegelan dinamis (segel kompresi pegas), mencapai tingkat kebocoran gas SF6 tahunan sebesar ≤0,5%. - Mekanisme yang dioperasikan pegas: Memungkinkan operasi pembukaan, penutupan, dan penutupan dengan kecepatan tindakan cepat (waktu penutupan ≤145ms, waktu pembukaan ≤60ms), stabil kinerja, dan mendukung penyimpanan energi manual dan listrik.

3. Prinsip Kerja

- Posisi penutupan: Arus sistem mengalir melalui terminal, batang pendukung kontak stasioner, kontak utama stasioner, menggerakkan kontak utama, silinder, kontak perantara, dan flensa perantara, membentuk sirkuit melalui terminal.
- Operasi pembukaan: Di bawah aksi mekanisme operasi, lengan operasi menarik batang isolasi, piston batang, silinder, kontak busur bergerak, dan nosel ke bawah; busur dihasilkan ketika kontak bergerak dan diam terpisah. Setelah sistem kontak bergerak berpindah ke posisi tertentu, nosel terbuka, mengompresi gas SF6 ke meniupkan busur, memadamkan busur ketika arus melewati nol.
- Operasi penutupan: Mekanisme operasi menggerakkan kontak bergerak ke atas ke posisi penutupan, sedangkan SF6 gas memasuki silinder, bersiap untuk pembukaan berikutnya.

Parameter Teknis Utama

Pemutus sirkuit Usune LW36-110 SF6 menawarkan kinerja teknis yang sangat baik, dengan parameter utama yang memenuhi standar tinggi standar sistem tenaga 110kV, memastikan operasi yang stabil dan efisien.

Referensi Proyek

Proyek Peluncuran Roket Cas-space

Laporan Uji

Kasus Aplikasi Praktis

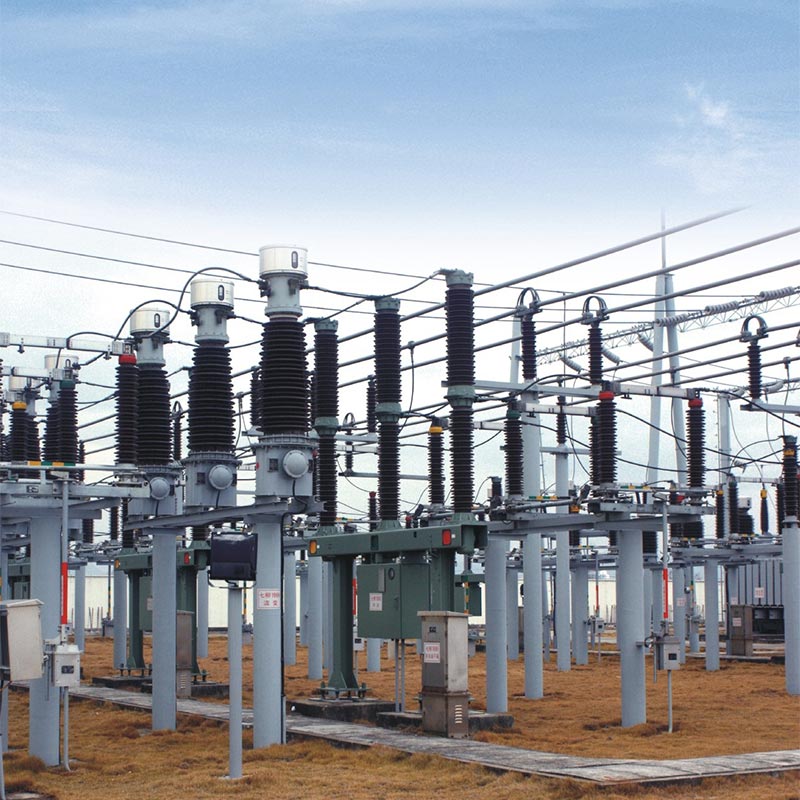

Studi Kasus: Proyek Peningkatan Jaringan Listrik 110kV di Tiongkok Utara

Latar Belakang Proyek: Jaringan listrik 110kV di Tiongkok Utara perlu memperbarui switchgear yang sudah tua untuk meningkatkan daya stabilitas dan keamanan pasokan, menghadapi lingkungan yang keras seperti suhu musim dingin yang rendah (-25℃) dan angin kencang tekanan.

Aplikasi Produk: Proyek ini memilih 20 pemutus sirkuit Usune LW36-110 SF6. Kemampuan beradaptasi mereka pada suhu rendah (-30℃~+40℃) dan kinerja pemadaman busur api yang sangat baik secara efektif memecahkan masalah pengoperasian yang tidak stabil peralatan penuaan pada suhu rendah.

Hasil Penerapan: Sejak dioperasikan pada tahun 2022, peralatan tersebut telah beroperasi secara stabil selama empat tahun tanpa kegagalan kegagalan pemadaman busur api, kebocoran gas, atau kesalahan lainnya. Tingkat keandalan pasokan listrik tahunan telah meningkat sebesar 0,8%, secara efektif memastikan pasokan listrik normal bagi penduduk dan perusahaan industri di wilayah tersebut.

Pertanyaan Umum

Q1: Berapa masa pakai Pemutus Sirkuit SF6 Tegangan Tinggi Usune LW36-110, dan apa saja perawatannya? diperlukan selama pengoperasian?

A1: Produk memiliki masa pakai mekanis 6000 siklus, dan masa pengoperasian terus menerus hingga 12 tahun dalam kondisi normal pemeliharaan. Perawatan rutin mencakup inspeksi visual mingguan (integritas isolator, tekanan gas SF6, dll.) dan pemeliharaan tahunan setiap 3 tahun (pembersihan isolator, pengukuran resistansi sirkuit utama, dll.). Sebuah jurusan perombakan diperlukan ketika kondisi pemeliharaan terpenuhi (misalnya, 12 tahun pengoperasian berkelanjutan, arus pengenal 2000 gangguan, dll). Produsen Usune memberikan panduan perawatan profesional dan pasokan suku cadang untuk memastikannya pengoperasian peralatan yang stabil dalam jangka panjang.

Q2: Apa yang harus dilakukan jika terjadi kebocoran gas SF6 pada pemutus arus, dan apakah ada risiko keselamatan?

A2: Produk ini mengadopsi struktur anti bocor ganda (segel statis + segel dinamis), dengan tingkat kebocoran tahunan ≤0,5%, jauh di bawah standar nasional. Jika terdeteksi kebocoran, titik kebocoran dapat diketahui menggunakan kebocoran gas SF6 detektor. Setelah listrik padam, sealant atau O-ring dapat diganti. Gas SF6 tidak beracun dan tidak mudah terbakar, namun kebocoran yang berlebihan dapat mempengaruhi kinerja insulasi dan pemadaman busur api pada peralatan. Produk dilengkapi dengan pengontrol kepadatan gas SF6; itu berbunyi alarm ketika tekanan di bawah nilai alarm (0,45±0,03MPa) dan terkunci pengoperasian ketika tekanan berada di bawah tekanan lockout (0,40±0,03MPa), sehingga menghindari risiko keselamatan.
