Sakelar Pemutus Arus Sulfur Heksafluorida 126kv

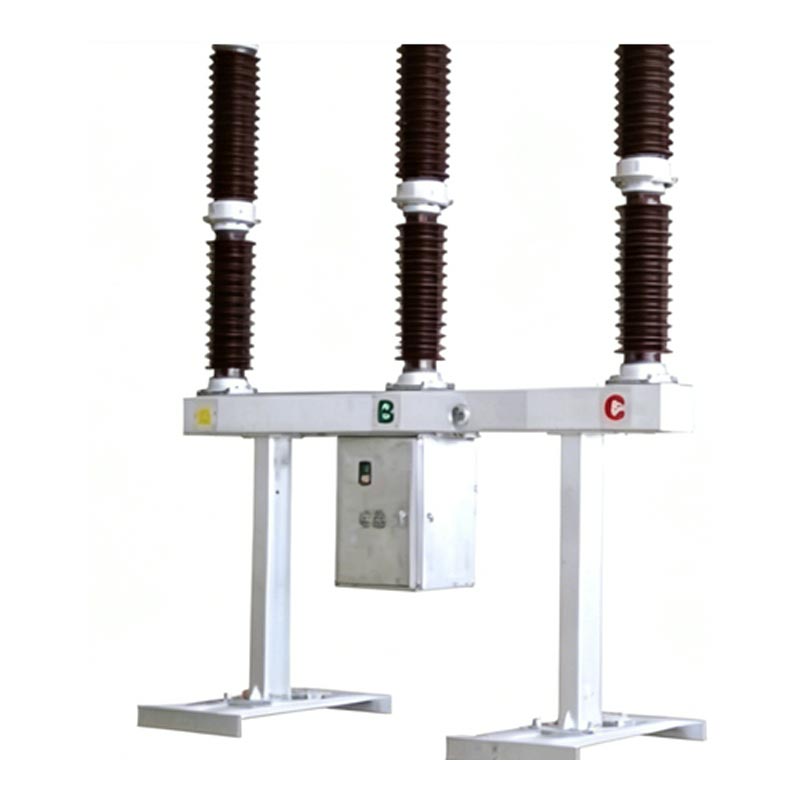

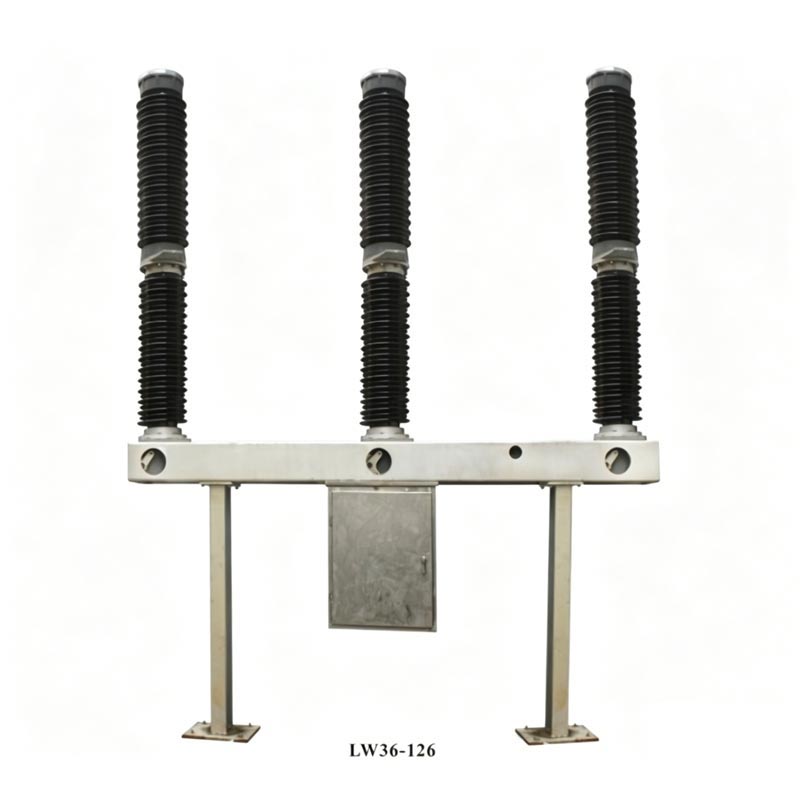

Sakelar Pemutus Sirkuit Sulfur Heksafluorida Usune LW36-110 126kV adalah perangkat inti untuk kontrol dan perlindungan Sistem transmisi dan transformasi 110kV dan juga dapat digunakan sebagai pemutus sirkuit pengikat dan peralatan switching kelompok. Produk ini mengadopsi struktur pemadam busur listrik berenergi mandiri yang terintegrasi, dengan setiap fase sebagai pendukung tunggal, unit istirahat tunggal. Ketiga fase dipasang pada rangka yang sama, mencapai hubungan mekanis melalui pegas mekanisme operasi. Bagian atas produk berisi selongsong porselen ruang pemadam busur, bagian tengah berisi busing dan rangka porselen pendukung, dan kotak mekanisme yang berisi komponen kontrol listrik digantung di bawah rangka, menghasilkan struktur kompak dan pengoperasian yang mudah.

Keuntungan Inti

1. Kepatuhan Resmi

Sesuai dengan standar Tiongkok GB1984-2003 "Pemutus Sirkuit Tegangan Tinggi AC" dan IEC62271-100:2001 "Tegangan Tinggi Switchgear dan Controlgear—Bagian 100: Pemutus Sirkuit Tegangan Tinggi," dan telah lulus pengujian pabrik yang ketat dan sertifikasi untuk memastikan kepatuhan dan keandalan produk.

2. Kinerja Unggul

Memanfaatkan prinsip pemadaman busur "ekspansi termal + hembusan bantuan", menghasilkan busur pendek waktu pemadaman, masa pakai listrik yang lama, dan kebisingan pengoperasian yang rendah; menggunakan gas SF6 dengan insulasi dan busur yang sangat baik sifat pemadam sebagai medianya, menghilangkan resiko pembakaran dan ledakan, sehingga cocok untuk daerah padat penduduk.

3. Bukti yang Dapat Diandalkan

Mekanisme yang dioperasikan pegas memiliki umur mekanis hingga 6000 siklus, tingkat kebocoran gas SF6 tahunan sebesar ≤0,5%, dan resistansi rangkaian utama ≤80μΩ. Parameter teknis lengkap dan data uji memverifikasi stabilitas produk.

4. Kemampuan Beradaptasi yang Kuat

Sangat mudah beradaptasi dengan lingkungan luar ruangan yang keras, dengan kisaran suhu sekitar -30℃ hingga +40℃ dan ketinggian ≤3000 meter. Ketahanan yang kuat terhadap angin, es, dan gempa bumi, memenuhi kebutuhan berbagai skenario proyek pembangkit listrik.

Parameter Teknis Inti

Sakelar Pemutus Sirkuit Sulfur Heksafluorida 126kV menawarkan kinerja listrik yang sangat baik, dengan parameter inti memenuhi standar tinggi peralatan listrik 126kV, memastikan pengoperasian yang stabil dalam sistem tenaga yang kompleks. Inti kunci parameternya adalah sebagai berikut:

Struktur Keseluruhan Produk

Sakelar Pemutus Sirkuit Sulfur Heksafluorida 126kV terdiri dari tiga fase, masing-masing dilengkapi dengan saklar berenergi sendiri ruang pemadam busur api, perangkat insulasi pendukung, adsorben, dan struktur anti bocor. Penggunaan penyegelan statis O-ring dan sealant, sedangkan penyegelan dinamis menggunakan penyegelan kompresi pegas, memastikan kedap udara yang sangat baik. Itu bagian transmisi menghubungkan pemutus sirkuit kutub tunggal dan mekanisme operasi, mentransmisikan secara efisien kekuatan operasi; mekanisme pengoperasian pegas memiliki kotak mekanisme internal, menyediakan energi listrik manual penyimpanan, dan fungsi penutupan kembali, menawarkan pengoperasian yang fleksibel dan andal.

Prinsip Kerja Produk

1. Keadaan Penutupan: Arus sistem membentuk rangkaian melalui terminal, kontak stasioner, kontak bergerak, silinder, dan kontak perantara, memastikan transmisi daya normal.
2. Operasi Tersandung: Di bawah aksi mekanisme operasi, kontak bergerak bergerak ke bawah, menghasilkan busur listrik ketika kontak bergerak dan diam terpisah; gas SF6 terkompresi di dalam silinder mengeluarkan busur melalui nosel, dan busur padam ketika arus melewati nol.
3. Sistem Gas SF6: Dilengkapi dengan pengukur kepadatan SF6 terintegrasi dan pengontrol dengan kompensasi suhu dapat memonitor tekanan gas secara real time. Ketika tekanan terlalu rendah, alarm terpicu dan mekanismenya mati terkunci untuk mencegah kerusakan mekanis.

Referensi Proyek

Proyek Peluncuran Roket Cas-space

Laporan Uji

Kasus Aplikasi

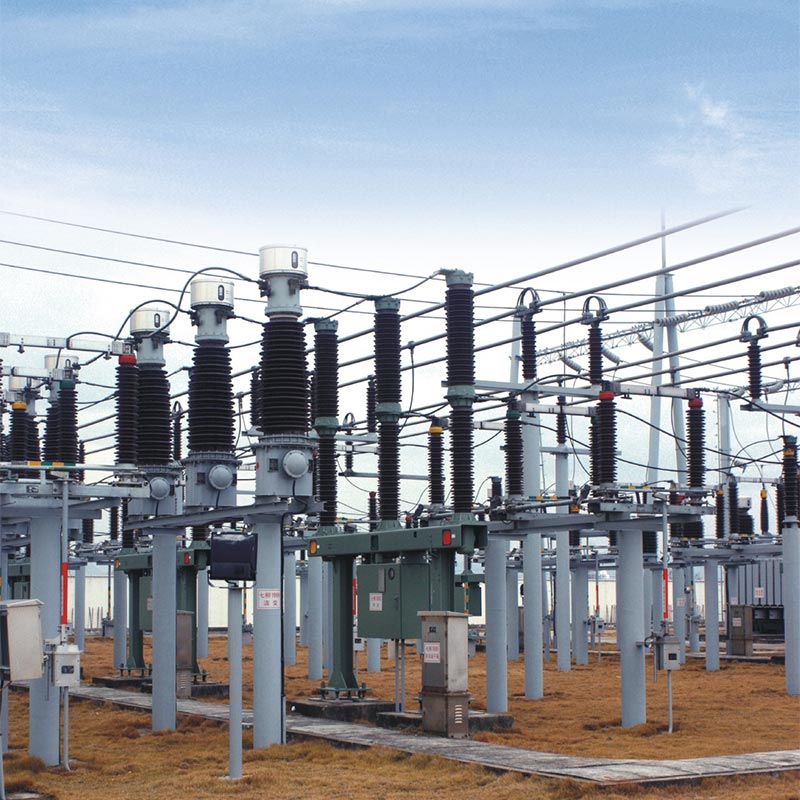

Pada tahun 2024, Sakelar Pemutus Sirkuit Sulfur Heksafluorida Usune LW36-110 126kV berhasil diterapkan pada kunci 110kV proyek transmisi dan transformasi di Tiongkok utara. Proyek ini bertujuan untuk memecahkan masalah kekurangan kapasitas pasokan listrik di daerah pedesaan dan pinggiran kota. Lokasi proyek memiliki perbedaan suhu yang besar (-25℃ hingga +38℃) dan badai pasir yang sering terjadi, memberikan tuntutan yang sangat tinggi pada kemampuan beradaptasi dan keandalan lingkungan peralatan listrik.

Sebagai pemasok yang ditunjuk untuk proyek ini, Usune menyediakan 28 pemutus sirkuit LW36-110. Pabrik dikirim teknisi profesional untuk memberikan panduan di tempat untuk pemasangan, commissioning, dan operasi uji coba. Setelah delapan bulan pengoperasian yang stabil, produk tidak mencapai kegagalan, dengan tingkat kebocoran gas SF6 jauh di bawah persyaratan standar (pengujian aktual ≤0,3%), dan kecepatan respons pembukaan dan penutupan sepenuhnya memenuhi desain proyek standar. Setelah proyek ini dioperasikan, proyek ini secara efektif meningkatkan stabilitas jaringan listrik lokal, mengurangi pemadaman listrik yang disebabkan oleh kegagalan peralatan, dan mendapat pengakuan tinggi dari pemilik proyek dan masyarakat setempat departemen tenaga listrik, sepenuhnya memverifikasi kemampuan beradaptasi lingkungan yang sangat baik dan kinerja operasi yang andal Pemutus sirkuit Usune 126kV SF6 dalam kondisi kerja aktual.

Pertanyaan Umum

Q1: Berapa masa pakai Sakelar Pemutus Sirkuit Usune Sulphur Hexafluoride 126kV, dan apa kuncinya? titik pemeliharaan?

A1: Masa pakai mekanis produk adalah 6000 siklus, dan masa pengoperasian berkelanjutan yang disarankan adalah 12 tahun. Kunci titik perawatan: Inspeksi rutin mingguan (integritas isolator, tekanan gas SF6, dll.); pemeliharaan tahunan setiap 3 tahun (membersihkan isolator, mengukur resistansi rangkaian utama, dll.); ketika produk mencapai kondisi pemeliharaan (misalnya, 20 pemutusan arus pendek berkapasitas penuh), kontak busur, adsorben, dan cincin penyegel perlu diganti. Pabrikan akan mengirimkan personel profesional untuk memberikan panduan pemeliharaan di lokasi.

Q2: Dapatkah pemutus arus Usune LW36-110 digunakan di daerah dataran tinggi dan dingin? Apa yang paling cocok ketinggian?

A2: Ya. Produk ini dirancang khusus untuk lingkungan luar ruangan yang keras, dengan kemampuan beradaptasi yang kuat hingga tinggi ketinggian dan suhu rendah. Sangat cocok untuk ketinggian hingga 3000 meter dan mampu menahan suhu serendah itu pada suhu -30℃, sepenuhnya memenuhi kebutuhan daerah dataran tinggi dan dingin seperti Cina bagian barat. Selain itu, kotak mekanisme memiliki pemanas internal, memberikan perlindungan terhadap kelembapan dan pembekuan selama hujan, salju, dan cuaca dingin yang parah musim, memastikan operasi yang stabil.

Pemasok dan Layanan Purna Jual

Zhejiang Usune Electric Co., Ltd., sebagai produsen profesional peralatan listrik tegangan tinggi di Cina, memiliki lini produksi yang lengkap dan sistem kontrol kualitas yang ketat. Pabrik ini dilengkapi dengan peralatan canggih peralatan pengujian, dan setiap produk menjalani penyedotan debu, pengisian gas, dan pengujian kinerja mekanis sebelumnya meninggalkan pabrik untuk memastikan kualitas produk. Sebagai pemasok terpercaya, Usune menyediakan layanan purna jual terpadu, termasuk panduan pemasangan di lokasi, commissioning, pelatihan pemeliharaan, dan pasokan suku cadang. Seorang profesional tim teknis segera merespons kebutuhan pengguna, memastikan pengoperasian peralatan yang stabil dalam jangka panjang.
