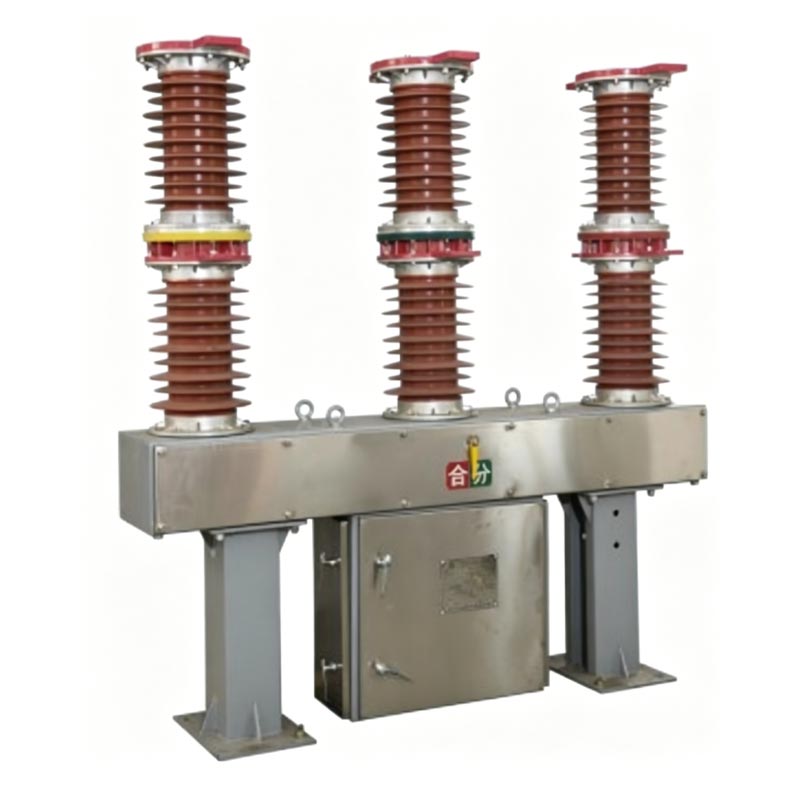

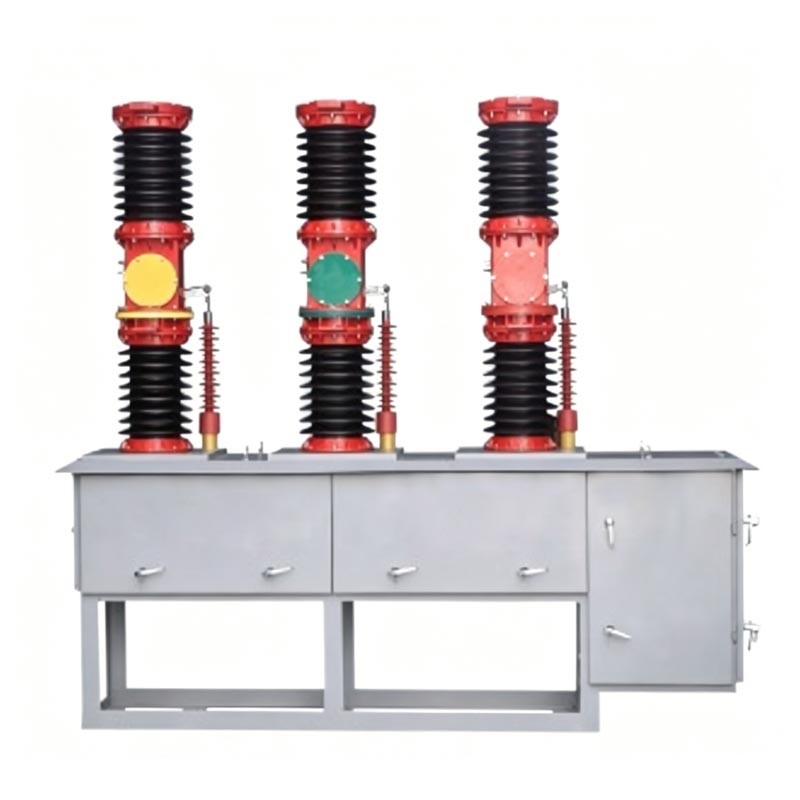

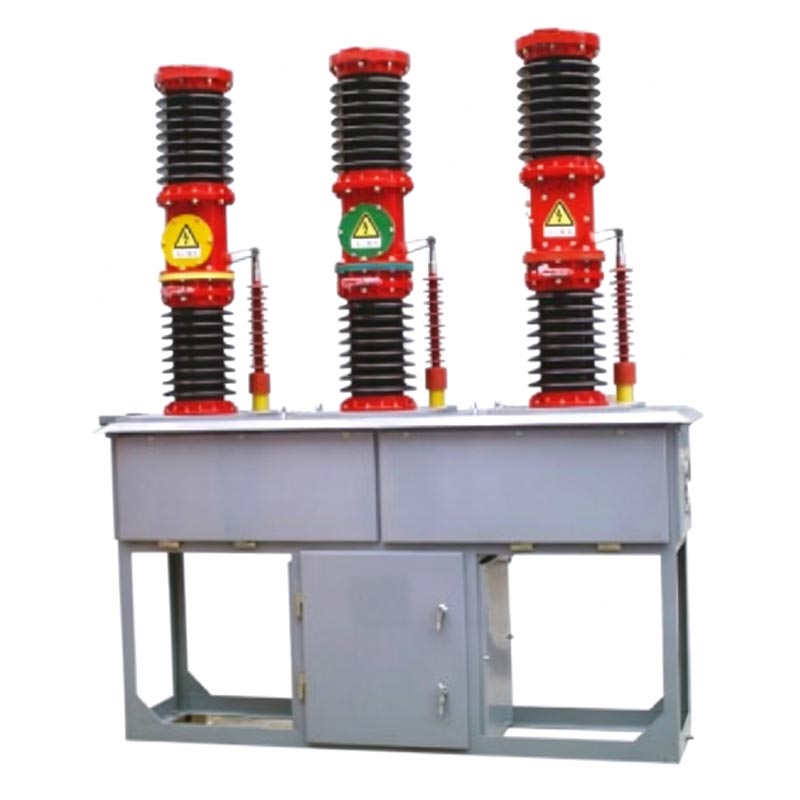

Pemutus Sirkuit Vakum Luar Ruangan Usune Zw7-40.5 adalah pemutus sirkuit vakum tegangan tinggi luar ruangan yang cocok untuk 50Hz AC tiga fase, sistem transmisi dan distribusi daya 24-40.5kV, terutama digunakan untuk kontrol sistem, perlindungan, sectionalisasi, dan peralihan bank kapasitor. Ketika digunakan bersama dengan recloser, ini memungkinkan segmentasi yang cerdas menutup kembali kendali sistem tenaga listrik; mendukung mekanisme operasi pegas atau elektromagnetik, memiliki mekanisme mekanis yang stabil kinerja, dan tidak menimbulkan risiko kebakaran atau ledakan; ini mematuhi GB1984-1989 "Pemutus Sirkuit Tegangan Tinggi AC" dan IEC56, IEC62271-100 standar "Pemutus Sirkuit AC Tegangan Tinggi".
1. Performa Pemutusan Luar Biasa: Menggunakan teknologi pemadam busur vakum, sehingga menghasilkan kerusakan yang kuat
kapasitas, masa pakai listrik yang lama, dan masa pakai mekanis hingga 10.000 siklus.
2. Bebas Perawatan dan Andal: Struktur sederhana, tidak memerlukan perawatan rutin, dan masa pakai yang lama.
3. Kinerja Isolasi dan Anti-Polusi yang Sangat Baik: Kinerja isolasi luar ruangan yang kuat dan luar biasa
kemampuan anti polusi.
4. Konfigurasi Cerdas Fleksibel: Dapat dilengkapi dengan trafo arus bawaan (akurasi hingga 0,2S
kelas) untuk pengukuran dan proteksi hubungan tiga fasa.
5. Kompatibilitas Luas Mekanisme Pengoperasian: Dapat disesuaikan dengan mekanisme pengoperasian pegas atau elektromagnetik, memungkinkan
pengoperasian yang sering dan andal.
1. Jalur transmisi dan distribusi 24-40.5kV dan gardu induk
2. Proyek renovasi dan perluasan jaringan listrik perkotaan dan pedesaan
3. Peternakan angin, pembangkit listrik tenaga surya, dan sistem tenaga industri
4. Aplikasi peralihan bank kapasitor dan pemutus sirkuit pengikat
5. Daerah pesisir, dataran tinggi, dan polusi berat
1. Nama Proyek: Proyek Koneksi Jaringan Ladang Angin 35kV di Tiongkok Utara
2. Klien: Jaringan Negara Hebei Electric Power Co., Ltd.
3. Latar Belakang Proyek: Ladang angin ini terletak di daerah pesisir dengan kelembapan tinggi, semprotan garam yang deras, dan sering terjadi badai petir. Sistem saluran keluar 35kV memerlukan pemutus sirkuit yang andal untuk kontrol dan gangguan isolasi, dan operasi penutupan kembali otomatis.
4. Solusi: Uxin Electric menyediakan 12 set Pemutus Sirkuit Vakum Luar Ruangan Zw7-40.5, dilengkapi dengan mekanisme yang dioperasikan pegas dan transformator arus bawaan kelas 0,2S.
5. Prestasi Aplikasi
- Pengoperasian yang stabil selama lebih dari 5 tahun di lingkungan dengan kelembapan tinggi dan semprotan garam tinggi
- Tingkat keberhasilan 100% dalam 187 operasi pemutusan arus pendek
- Fungsi penutupan cerdas mengurangi waktu pemadaman listrik hingga 85%
- Desain bebas perawatan mengurangi biaya pengoperasian dan pemeliharaan tahunan sebesar 60%
6. Umpan Balik Pelanggan
“Pemutus Sirkuit Vakum Luar Ruangan Usune Zw7-40.5 telah menunjukkan kinerja yang sangat andal di pesisir kami ladang angin. Kinerja pencegahan polusi dan fungsi perlindungan cerdasnya telah meningkat secara signifikan stabilitas jaringan.” – Manajer Proyek, Jaringan Negara Hebei Electric Power Co., Ltd.
| Barang | Satuan | Parameter | |
| Tegangan terukur | persegi panjang | 40.5 | |
| Tingkat isolasi terukur | 1 menit Frekuensi daya menahan tegangan | persegi panjang | 95 |
| Tegangan tahan impuls petir (Nilai puncak) | persegi panjang | 185 | |
| Nilai saat ini | A | 630/1000/1250/1600/2000 | |
| Nilai arus putus hubung singkat | ka | 12.5/16/20/25/31.5 | |
| Urutan pengoperasian yang dinilai | 0-0,3s-C0-180s-0 | ||
| Waktu istirahat untuk arus putus pendek terukur | Kali | 12 | |
| Nilai pemutusan hubung singkat dan arus tutup (puncak) | ka | 50/63/80 | |
| Nilai puncak menahan arus | ka | 50/63/80 | |
| Dinilai waktu singkat menahan arus | ka | 20/25/31.5 | |
| Nilai durasi waktu hubung singkat | s | 4 | |
| Kecepatan mematikan rata-rata | MS | 1,5 ± 0,20 | |
| Kecepatan penyalaan rata-rata | MS | 0,7 ± 0,2 | |
| Kontrakkan waktu pentalan pengaktifan | MS | ≤ 2 | |
| Perbedaan waktu sinkronisasi nyala/mati tiga fase | MS | ≤ 2 | |
| Waktu penyalaan | MS | ≤ 150 | |
| Waktu mematikan | MS | ≤ 70 | |
| Kehidupan mekanis | Kali | 10000 | |
| Tegangan operasi terukur dan tegangan pengenal rangkaian bantu | V | DC/AC110,220 | |
| Setiap resistansi DC loop fase (tidak termasuk transformator instrumen) | μΩ | ≤ 50 | |
| Setiap loop fase resistansi DC | mm | 3 | |
A: Mekanisme yang dioperasikan pegas atau dioperasikan secara elektromagnetik dapat digunakan. Mekanisme yang dioperasikan pegas menawarkan harga yang tinggi keandalan dan biaya perawatan yang rendah, menjadikannya cocok untuk sebagian besar aplikasi luar ruangan.
J: Ya. Rasio saat ini dan kelas akurasi (0,2S/0,5/10P10) harus ditentukan saat memesan.
J: Dalam penggunaan normal, periode bebas perawatan adalah 10-15 tahun. Inspeksi visual direkomendasikan setiap 2 tahun, dan inspeksi mekanis kecil setiap 5 tahun.
Pemutus Sirkuit Vakum Luar Ruangan Usune Zw7-40.5 menggabungkan teknologi vakum canggih, desain struktural yang kokoh, dan fitur cerdas. Sebagai pemasok Tiongkok yang tepercaya, Usune Electric secara konsisten memastikan kualitas tinggi dan produk berperforma tinggi, menjadikannya pilihan ideal untuk sistem tenaga modern yang menuntut keandalan, keamanan, dan biaya siklus hidup yang rendah.
