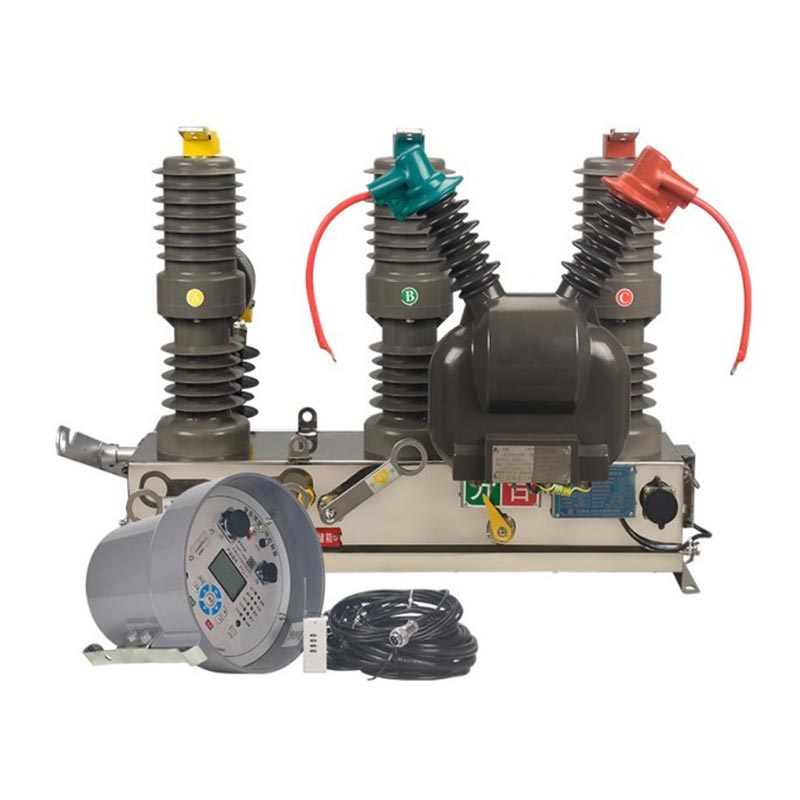

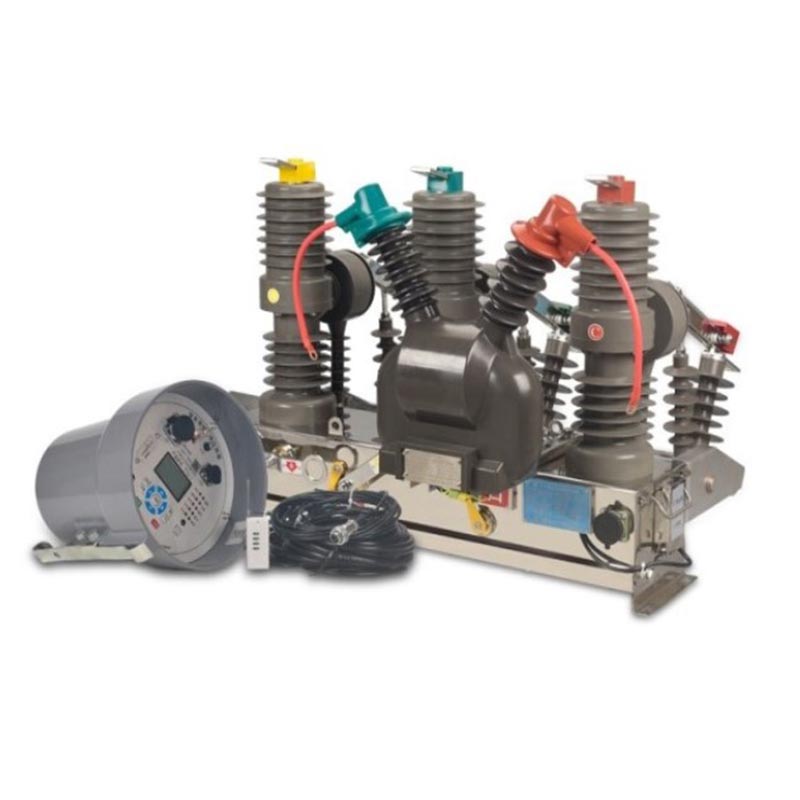

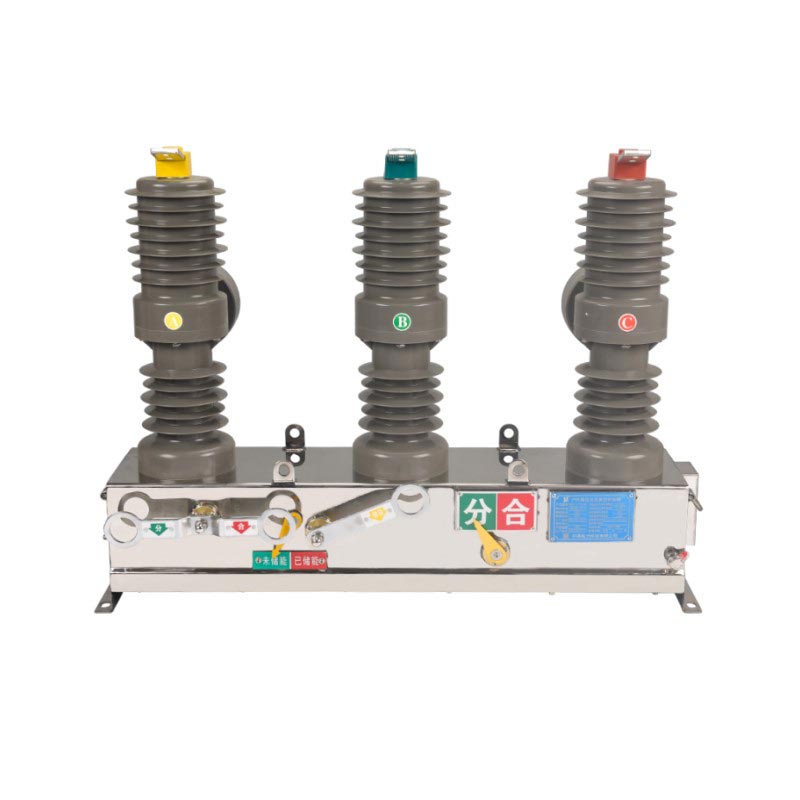

Pemutus Sirkuit Vakum Terpasang di Tiang Usune ZW32-12 11 kV adalah pemutus sirkuit vakum yang dipasang di tiang luar ruangan dirancang khusus untuk sistem distribusi daya 10kV–12kV. Ini menggunakan interupsi vakum dengan keandalan tinggi untuk busur pemadaman, menyalakan dan mematikan berbagai arus secara akurat dan aman. Struktur mekaniknya yang kuat mendukung pengoperasian yang sering dan cocok untuk skenario yang memerlukan peralihan berulang.
- Nilai Tegangan: 12kV (kompatibel dengan sistem 10kV/11kV)
- Frekuensi: 50/60Hz
- Jumlah Fase: AC tiga fasa
- Isolasi: Bahan anti penuaan dan tahan korosi tingkat luar ruangan
- Metode Operasi: Manual/Listrik, kompatibel dengan pengontrol cerdas
- Kecepatan pemadaman busur vakum yang cepat, waktu putus yang singkat, dan stabilitas operasional yang tinggi;
- Kapasitas pemutusan arus pendek yang sangat baik, secara efektif melindungi saluran dan peralatan;
- Masa pakai mekanik dan listrik yang panjang, cocok untuk skenario pengoperasian yang sering.
Ketika dipasangkan dengan pengontrol cerdas Usune, ia dapat membentuk recloser otomatis, mewujudkan:
- Remote Control: Operasi pembukaan dan penutupan jarak jauh oleh pusat pengiriman;
- Telemetri: Pemantauan data arus, tegangan, daya, dan energi secara real-time;
- Sinyal Jarak Jauh: Secara aktif melaporkan status peralatan, alarm, dan informasi kesalahan;
- Penyesuaian Jarak Jauh: Pengaturan online dan modifikasi parameter perlindungan.
- Peringkat perlindungan IP54+ tertutup sepenuhnya, tahan debu, tahan hujan, dan tahan kondensasi;
- Pengoperasian yang stabil di lingkungan mulai dari -40℃ hingga +70℃, tahan terhadap semprotan garam, kelembapan, dan polusi;
- Struktur kompak, dapat dipasang di tiang, mudah dipasang dan membutuhkan perawatan minimal.
Proyek Peningkatan Otomatisasi Jaringan Listrik Pedesaan di Provinsi Anhui, Tiongkok
Gangguan sementara yang sering terjadi (sambaran petir, kontak pohon) pada jaringan listrik pedesaan, kecepatan isolasi gangguan yang lambat, dan a risiko tinggi pemadaman listrik skala besar.
Gunakan 120 recloser Usune ZW32-12 dengan pengontrol cerdas sebagai recloser yang dipasang di tiang untuk saluran udara 10kV.
- Isolasi Kesalahan: Tripping otomatis dalam 50 ms untuk kesalahan hubung singkat, pemulihan daya dalam 1 menit untuk
area yang tidak rusak;
- Penghapusan Kesalahan Sementara: Penutupan otomatis menghilangkan 85% pemadaman listrik sementara;
- Manajemen Jarak Jauh: Fungsi "Empat Jarak Jauh" mengurangi beban kerja inspeksi di tempat sebesar 60% dan meningkatkan pengiriman
efisiensi sebesar 70%;
- Keandalan: Setelah lebih dari dua tahun beroperasi, waktu rata-rata antar kegagalan (MTBF) adalah >85.000 jam tanpa kesalahan besar, sehingga meningkatkan keandalan pasokan listrik untuk lebih dari 30.000 pengguna di pedesaan.
| Barang | Satuan | Parameter | ||
| Tegangan terukur | persegi panjang | 12 | ||
| Tingkat isolasi terukur | 1 menit Frekuensi daya menahan tegangan | Tes kering | persegi panjang | 42；48 |
| Tes basah | 34 | |||
| Tegangan tahan impuls petir (Nilai puncak) | 75；85 | |||
| Frekuensi terukur | Hz | 50 | ||
| Nilai saat ini | A | 630 | ||
| Nilai arus putus hubung singkat | ka | 12.5/16/20 | ||
| Nilai pemutusan hubung singkat dan arus tutup (puncak) | ka | 50 | ||
| Nilai puncak menahan arus | ka | 50 | ||
| 4S 4s Dinilai waktu singkat menahan arus | ka | 20 | ||
| Urutan pengoperasian yang dinilai | 0-0,3s-C0-180s-0 | |||
| Tutup waktu rem/waktu rusaknya katup | MS | 25~50/15~50 | ||
| Waktu istirahat untuk arus putus pendek terukur | Kali | 30 | ||
| Kehidupan mesin | Kali | 10000 | ||
| Frekuensi daya 1 menit menahan tegangan rangkaian kontrol dan rangkaian bantu | V | 2000 | ||
| Tegangan kerja terukur dan tegangan pengenal rangkaian bantu | V | DC220/AC220 | ||
| Tripper arus berlebih | Nilai saat ini | A | 5 | |
| Menyandung kebenaran saat ini | % | ±10 | ||
J: Pemutus vakumnya memiliki keausan kontak yang rendah dan masa pakai listrik yang lama; mekanisme operasi pegas presisinya memiliki stabilitas mekanis yang tinggi (jumlah operasi mekanis ≥10.000 kali); bahan dan strukturnya adalah tahan lelah, menjaga kinerja stabil selama pengoperasian berulang, sehingga cocok untuk sering digunakan skenario peralihan seperti bank kapasitor dan jalur industri.
J: Hubungkan ZW32-12 ke pengontrol Usune FTU melalui RS-485 atau nirkabel (4G/LoRa). Pengontrol mengumpulkan perangkat data, berkomunikasi dengan stasiun master, dan menjalankan perintah jarak jauh, sehingga mencapai kendali jarak jauh, telemetri waktu nyata, pensinyalan jarak jauh status, dan fungsi penyesuaian jarak jauh online.
J: Produk ini sebenarnya bebas perawatan. Pemeriksaan rutin dianjurkan:
- Setiap 1-2 tahun: Periksa kinerja segel, pengencang, dan isolasi;
- Setiap 2-3 tahun: Periksa integritas pemutus vakum dan ukur resistansi kontak;
- Setiap 5 tahun: Lakukan kalibrasi menyeluruh terhadap kinerja mekanik dan kelistrikan. Usune menyediakan
dukungan teknis seumur hidup dan layanan pelatihan.
Pemutus Sirkuit Vakum Terpasang di Tiang Usune ZW32-12 11 KV menggabungkan kinerja luar biasa, pengoperasian cerdas, dan daya tahan. Sebagai produsen terkemuka di Tiongkok, Usune memastikan kualitas produk yang dapat diandalkan, beradaptasi dengan kondisi perkotaan dan perkotaan jaringan listrik pedesaan, kawasan industri, dan sistem energi baru, menjadikannya peralatan pilihan dalam pembangkit listrik modern bidang distribusi. Dengan pengalaman aplikasi lapangan yang matang dan dukungan teknis yang komprehensif, Usune memilikinya menjadi pemasok dan produsen terpercaya di sektor infrastruktur ketenagalistrikan global.
