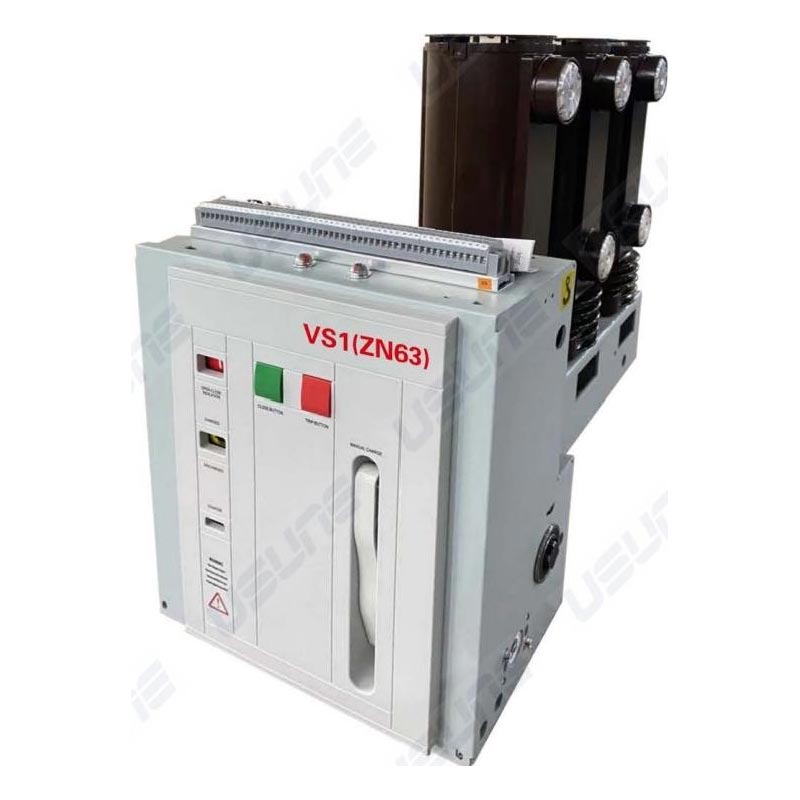

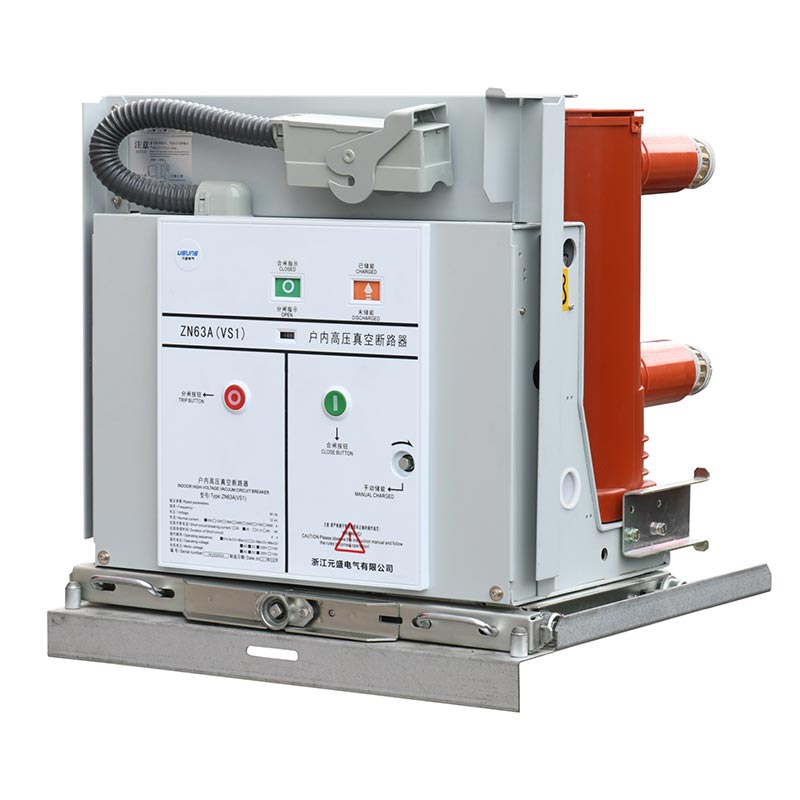

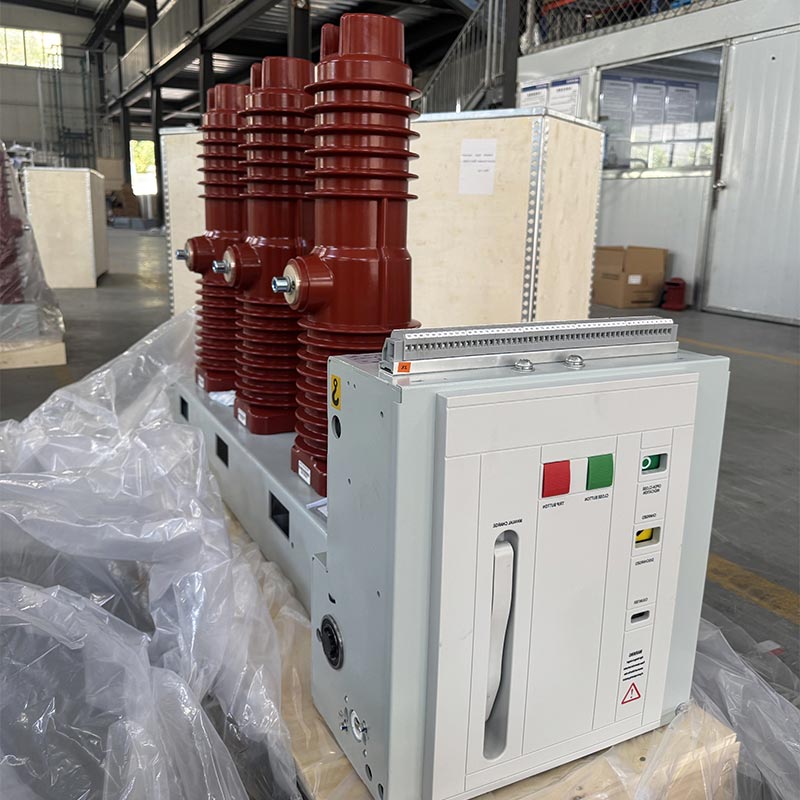

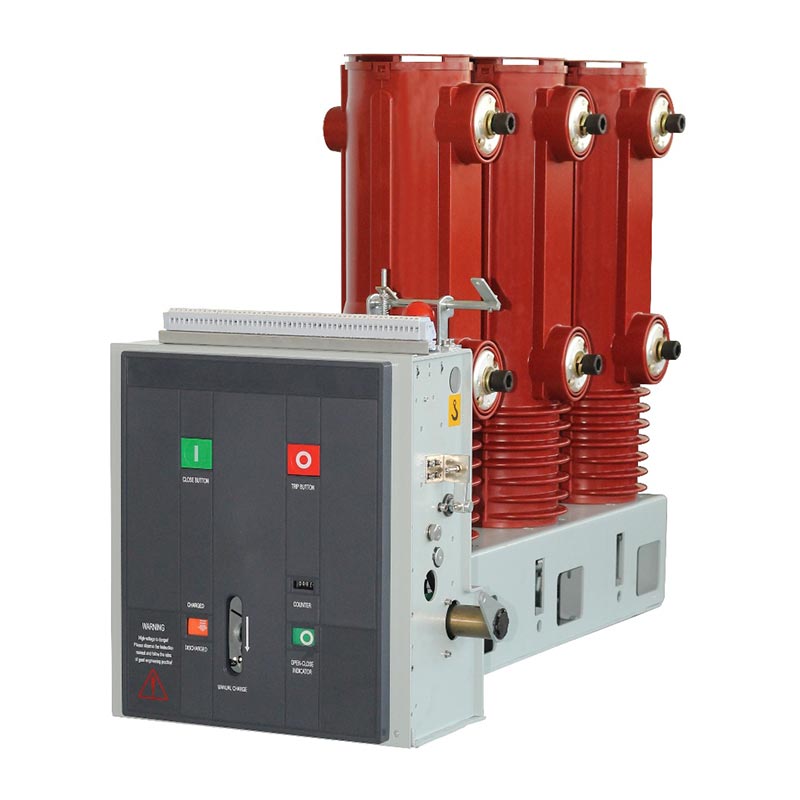

Pemutus Sirkuit Vakum Dalam Ruangan yang Dipasang di Samping

Pemutus Sirkuit Vakum Dalam Ruangan yang Dipasang di Sisi Usune adalah switchgear tegangan tinggi tetap yang terutama digunakan pada peralatan tetap switchgear. Ini dapat digunakan secara mandiri atau diintegrasikan ke dalam sistem catu daya jaringan cincin, transformator tipe kotak, dan berbagai sistem catu daya non-standar. Keunggulan intinya terletak pada teknologi pemadam busur vakum, menghindari polusi dan kerusakan yang disebabkan oleh media pemadam busur tradisional, secara efektif meningkatkan pasokan listrik keamanan dan stabilitas. Produk ini dikembangkan dan diproduksi secara mandiri oleh pabrik Usune, dengan matang proses produksi dan kontrol kualitas yang ketat, memastikan operasi yang stabil dan andal dalam berbagai kompleks kondisi.

Standar dan Otoritas Produk Untuk memastikan keandalan dan kepatuhan produk, Usune Side Mounted Indoor Vacuum Circuit Breaker secara ketat mematuhi standar domestik dan internasional yang berwenang, termasuk GB/T1984-2014 "Tinggi Pemutus Sirkuit Tegangan", JB3855-1996 "Pemutus Sirkuit Vakum Tegangan Tinggi Dalam Ruangan 3,6~40,5KV", dan DL/T403-2000 "Kondisi Teknis Pemesanan Pemutus Sirkuit Vakum 12~40.5KV", dan mematuhi persyaratan yang relevan dari IEC62271-100:2008. Setiap produk menjalani pemeriksaan pabrik yang ketat sebelum meninggalkan pabrik, dan semuanya bersifat teknis parameter memenuhi persyaratan desain, menunjukkan komitmen Usune terhadap kualitas produk dan memastikan penggunaan yang aman pengguna.

Lingkungan Operasi dan Penerapannya

Pemutus Sirkuit Vakum Dalam Ruangan yang Dipasang di Samping sangat mudah beradaptasi dengan berbagai lingkungan dan cocok untuk kondisi pengoperasian dalam ruangan berikut:

1. Suhu Sekitar: Maksimum +40℃, Minimum -15℃
2. Kelembaban Sekitar: Kelembaban relatif rata-rata harian ≤95%, rata-rata bulanan ≤90%; tekanan uap rata-rata harian ≤22×10⁻³MPa, rata-rata bulanan ≤1.8×10⁻³MPa
3. Ketinggian: Tidak melebihi 1000m
4. Intensitas Gempa: Tidak melebihi 8 derajat
5. Lingkungan Atmosfer: Bebas dari debu, asap, gas korosif dan mudah terbakar, uap, atau semprotan garam polusi.

Catatan: Jika lingkungan pengoperasian sebenarnya melebihi persyaratan normal di atas, silakan berkonsultasi dengan produsen profesional Usune untuk menyesuaikan solusi produk yang sesuai.

Struktur dan Fungsi

1. Struktur Keseluruhan

Pemutus Sirkuit Vakum Dalam Ruangan yang Dipasang di Samping mengadopsi pengaturan mekanisme operasi dari depan ke belakang dan ruang pemadam busur api. Sirkuit konduktif utama adalah tipe tiga fase yang dipasang di lantai. Pemutus vakum dipasang secara longitudinal di dalam silinder isolasi berbentuk tabung yang dibuat menggunakan proses APG resin epoksi. Ini memberikan kinerja anti rambat yang sangat baik, secara signifikan mengurangi akumulasi debu pada permukaan interupsi, mencegah faktor eksternal mempengaruhi pengoperasiannya, dan memastikan kinerja isolasi yang tinggi bahkan dalam kondisi lembab dan lingkungan yang sangat tercemar.

2. Struktur Mekanisme Operasi

Mekanisme pengoperasiannya adalah mekanisme yang dioperasikan pegas planar, mendukung penyimpanan energi manual dan listrik. Itu motor operasi dipasang di kabinet depan interupsi. Kabinet dibagi menjadi lima majelis ruang dengan empat partisi perantara, yang menampung komponen penyimpanan energi, transmisi, tripping, dan buffer masing-masing. Produk ini mengintegrasikan interupsi dan mekanisme pengoperasian ke dalam satu desain, sehingga memastikan frekuensi tinggi tingkat kesesuaian antara kinerja operasional mekanisme dan pembukaan dan penutupan interupsi persyaratan. Hal ini mengurangi langkah-langkah perantara yang tidak perlu, menurunkan konsumsi energi dan kebisingan, serta meningkatkan kinerja keandalan operasional.

Spesifikasi Utama dan Parameter Teknis

Instalasi dan Komisioning

1. Periksa pemutus arus apakah ada kerusakan. Jika rusak, segera hentikan penggunaannya.
2. Menghilangkan kontaminan (terutama dari permukaan isolasi). Kontaminan yang dihasilkan selama transportasi atau penyimpanan dapat mempengaruhi kinerja isolasi produk.
3. Operasikan pemutus arus secara manual untuk menyimpan energi dan melakukan operasi penutupan/pembukaan sesuai kebutuhan, mengamati apakah status penyimpanan energi dan indikator posisi penutupan/pembukaan normal.
4. Operasikan pemutus arus untuk menyimpan energi dan melakukan operasi penutupan/pembukaan menggunakan daya operasi pasokan, memeriksa apakah status penyimpanan energi dan indikator posisi normal.
5. Pengoperasian pemutus arus tipe kereta tangan: Masukkan pegangan dorong ke dalam lubang dorong, putar searah jarum jam ke maju dan berlawanan arah jarum jam untuk menarik kembali, dengan total pukulan dorong 300±3mm; dalam posisi terbuka, gerakkan dengan lembut ke posisi kerja atau pengujian, putar pegangan sebanyak 30 kali dengan kecepatan sedang hingga terdengar bunyi “klik”, menunjukkan posisinya (jangan gunakan tenaga berlebihan untuk menghindari kerusakan mekanisme dorong). Saat ini, indikator posisi yang sesuai (S8, S9) akan diaktifkan.

Catatan: Saat menggunakan perangkat yang saling mengunci, catu daya sirkuit yang saling mengunci harus dihubungkan untuk membuka kuncinya sebelum menutup; saat membongkar, operasikan sesuai dengan persyaratan pengemasan, angkat siku pemutus arus untuk memastikan lengan keluar bawah berada di bawah beban, menghindari benturan dan getaran yang parah; lepaskan perangkat pengangkat sebagai diperlukan sebelum menempatkannya di kabinet.

Studi Kasus Penerapan di Dunia Nyata

Kasus: Sebuah kawasan industri besar di Tiongkok Selatan membeli 50 Pemutus Sirkuit Vakum Dalam Ruangan yang Dipasang di Samping Usune (model VS1-12/1250-25) untuk sistem distribusi tenaga bengkel produksinya. Beberapa jalur produksi di taman beroperasi bergantian, memerlukan peralihan daya yang sering dan keandalan yang tinggi dalam gangguan arus hubung singkat. Sejak instalasi dan commissioning pada tahun 2024, produk telah beroperasi secara stabil selama 12 bulan berturut-turut tanpa kegagalan, secara efektif melindungi dan mengendalikan sistem tenaga listrik, mengurangi waktu henti peralatan, dan meningkatkan kinerja taman efisiensi produksi. Sebagai pemasok lokal Tiongkok, Usune memberikan panduan instalasi lengkap di lokasi dan layanan pemeliharaan purna jual, mendapatkan pujian tinggi dari pelanggan.

Pertanyaan Umum

Q1: Bagaimana jika lingkungan pengoperasian sebenarnya dari pemutus sirkuit melebihi persyaratan normal?

A1: Jika suhu sekitar, kelembapan, ketinggian, dll., melebihi persyaratan normal, silakan hubungi pabrikan, Usune, segera. Tim teknis profesional akan melakukan survei di tempat dan menyesuaikan a solusi produk disesuaikan dengan lingkungan khusus untuk memastikan pengoperasian pemutus sirkuit yang stabil di bawah kondisi khusus kondisi. Sebagai pemasok yang bertanggung jawab, Usune berkomitmen untuk menyediakan solusi yang dipersonalisasi untuk setiap pelanggan.

Q2: Bagaimana cara merawat Pemutus Sirkuit Vakum Dalam Ruangan yang Dipasang di Sisi Usune untuk memperpanjang masa pakainya?

A2: Perawatan rutin terutama mencakup tiga poin: Pertama, bersihkan permukaan insulasi secara teratur untuk mencegah kotoran akumulasi dari pengaruh kinerja isolasi; kedua, periksa status penyimpanan energi secara teratur, indikator buka/tutup, dan perkabelan untuk memastikan tidak ada kelonggaran atau kerusakan; ketiga, melakukan manual dan listrik tes operasi setiap 6 bulan untuk memeriksa fleksibilitas dan keandalan mekanisme operasi. Selain itu, pabrik menyediakan manual perawatan terperinci dan panduan purna jual untuk membantu pengguna merawat produk secara ilmiah.
