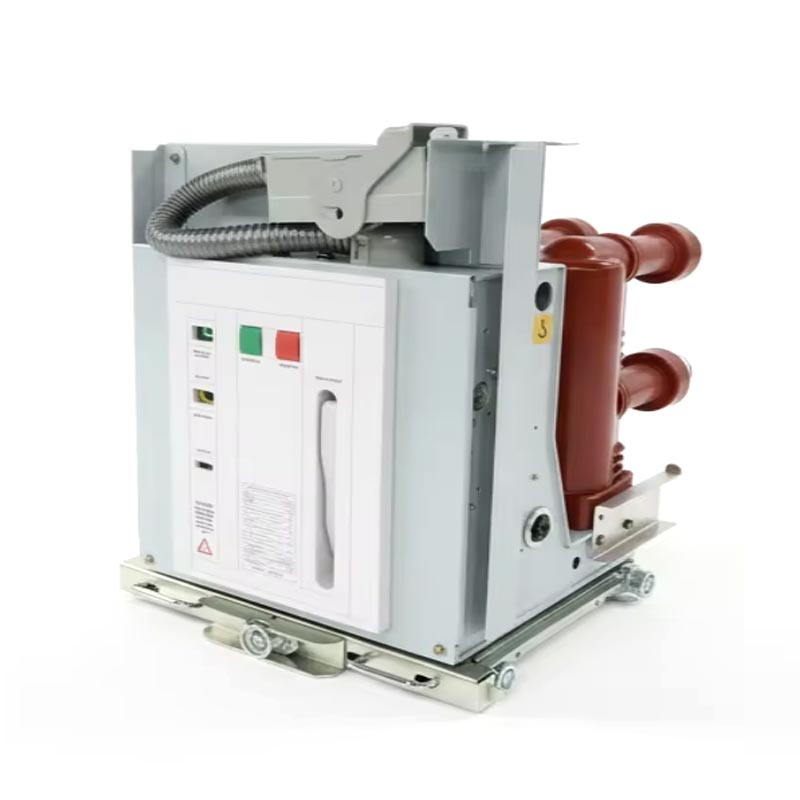

Pemutus Sirkuit Vakum Tipe Lateral Usune adalah switchgear tegangan tinggi yang dipasang di dalam ruangan, dibagi menjadi dua utama seri: VS1(ZN63)-12 dan VS1-24. Ini terutama digunakan dalam sistem tenaga tiga fase 12KV, 24KV, dan 36KV, melakukan tanggung jawab perlindungan dan pengendalian untuk peralatan jaringan listrik dan sistem tenaga perusahaan industri dan pertambangan. Memanfaatkan teknologi pemadam busur vakum yang canggih, ia memiliki kecepatan pemadaman busur yang cepat, ukuran kecil, panjang masa pakai, dan biaya perawatan yang rendah, menjadikannya perangkat inti yang sangat diperlukan dalam transmisi daya modern dan sistem distribusi.

Keuntungan Inti:

1. Pengalaman penerapan selama bertahun-tahun dalam transmisi dan distribusi tenaga listrik, banyak digunakan di industri dan pertambangan perusahaan, pembangkit listrik, dan jaringan listrik perkotaan dan pedesaan, mendapatkan pengakuan pengguna yang luas atas kestabilannya kinerja dan pengoperasian yang andal.

2. Dikembangkan secara independen oleh tim R&D profesional Usune, menampilkan desain yang dipasang di samping yang mengintegrasikan mekanisme pengoperasian pegas dengan badan pemutus sirkuit, mengoptimalkan struktur keseluruhan; pemutus vakum menggunakan silinder isolasi resin epoksi proses APG, menawarkan kinerja rambat yang sangat baik dan ramah lingkungan kemampuan beradaptasi.

3. Benar-benar mematuhi GB/T1984-2014 "Pemutus Sirkuit Tegangan Tinggi", JB3855-1996 "3,6~40,5KV Tegangan Tinggi Dalam Ruangan Pemutus Sirkuit Vakum", DL/T403-2000 "Pemesanan Pemutus Sirkuit Vakum 12~40.5KV Kondisi Teknis", dan Standar internasional IEC62271-100:2008, dan telah melewati beberapa pengujian dan sertifikasi resmi.

4. Sebagai produsen profesional peralatan listrik tegangan tinggi di Cina, Usune memiliki standar pabrik produksi, dan setiap pemutus sirkuit menjalani pengujian ketat sebelum meninggalkan pabrik. Sebagai yang dapat diandalkan pemasok, ia menyediakan layanan purna jual yang komprehensif dan dukungan teknis, menghilangkan kekhawatiran bagi pengguna.

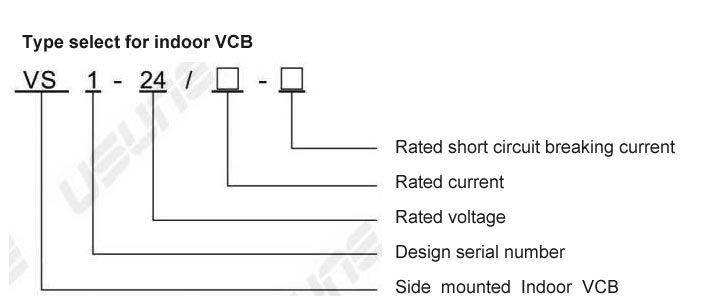

Spesifikasi Produk dan Parameter Teknis

Pemutus Sirkuit Vakum Tipe Lateral Usune menawarkan rangkaian spesifikasi lengkap dan kinerja stabil. Yang utama parameter teknis (mengambil seri VS1(ZN63)-24 sebagai referensi utama) ditunjukkan pada tabel di bawah ini:

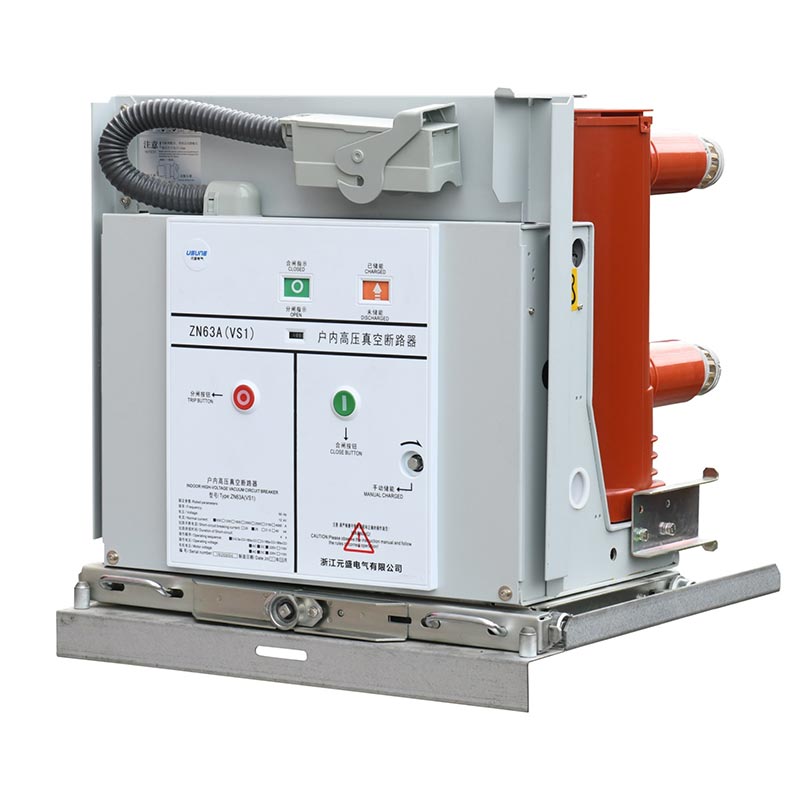

Struktur dan Fungsi

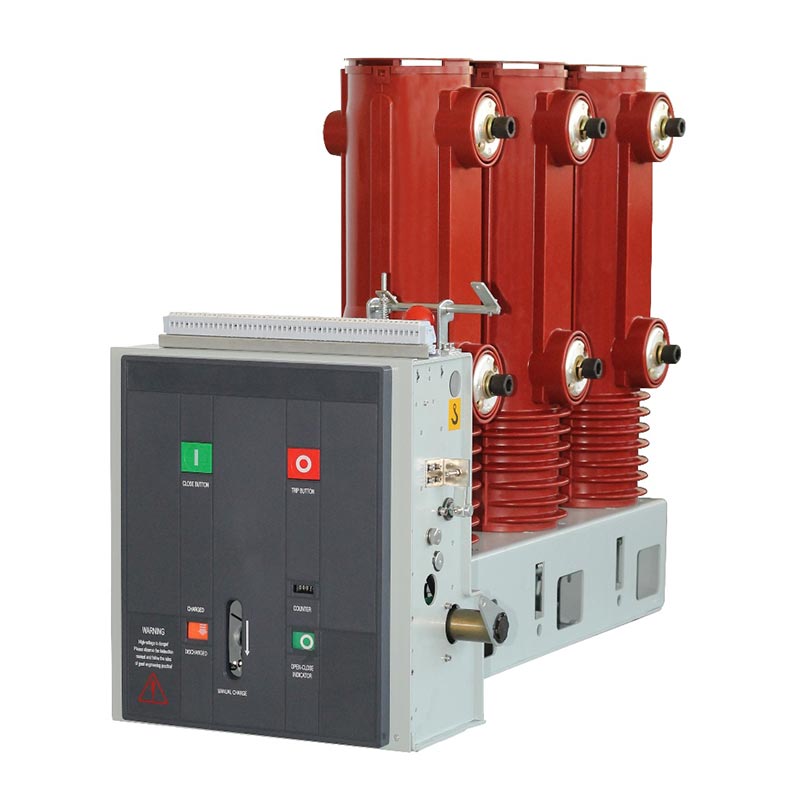

1. Struktur Keseluruhan

Mekanisme pengoperasian dan ruang pemadam busur disusun dalam satu struktur yang terintegrasi, dengan yang utama sirkuit konduktif menjadi tipe tiga fase yang dipasang di lantai. Ruang pemadam busur vakum ditempatkan secara longitudinal dipasang di dalam silinder isolasi tubular resin epoksi yang diproses APG, memberikan kinerja rambat yang sangat baik, mengurangi penumpukan debu pada permukaan ruang pemadam busur api, menghindari pengaruh faktor luar, dan memastikan isolasi yang baik bahkan di lingkungan yang lembab dan sangat tercemar. Seri VS1-12 adalah instalasi tetap tipe, cocok untuk switchgear tetap, dan dapat digunakan secara mandiri atau diterapkan pada catu daya jaringan cincin, tipe kotak transformator, dan sistem lainnya.

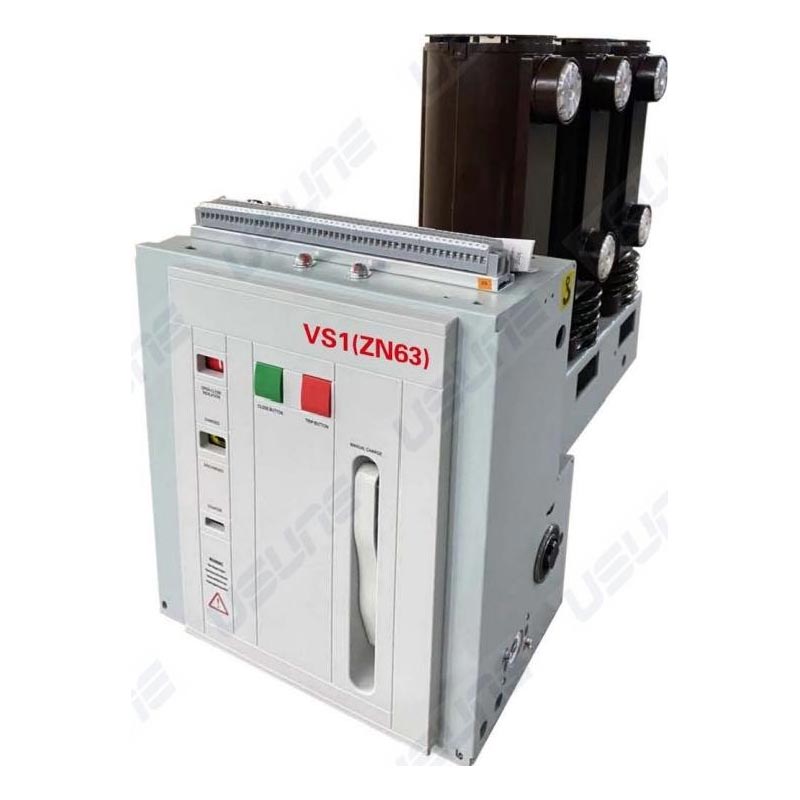

2. Mekanisme Operasi

Pemutus Sirkuit Vakum Tipe Lateral menggunakan mekanisme yang dioperasikan pegas planar, mendukung manual dan penyimpanan energi listrik. Motor pengoperasian ditempatkan di dalam kabinet depan ruang pemadam busur api, dibagi menjadi lima ruang perakitan, masing-masing menampung komponen penyimpanan energi, transmisi, tripping, dan buffer. Desain terintegrasi ruang pemadam busur api dan mekanisme pengoperasian memastikan tingkat kesesuaian yang tinggi antara kinerja operasional dan persyaratan pembukaan dan penutupan ruang pemadam busur, berkurang langkah perantara, menurunkan konsumsi energi dan kebisingan, dan meningkatkan operasional pemutus sirkuit keandalan.

Lingkungan Aplikasi

Pemutus Sirkuit Vakum Tipe Lateral cocok untuk lingkungan dalam ruangan dan harus memenuhi ketentuan berikut persyaratan: suhu sekitar -15℃ hingga +40℃; kelembaban relatif rata-rata harian ≤95%, rata-rata bulanan ≤90%; ketinggian ≤1000m; intensitas gempa ≤8 derajat; dan tidak adanya debu, gas korosif, atau polusi lainnya yang signifikan. Catatan: Penyesuaian diperlukan untuk aplikasi yang melebihi persyaratan ini setelah berkonsultasi terlebih dahulu dengan pabrikan.

Instalasi dan Komisioning

Pemutus Sirkuit Vakum Tipe Lateral menjalani pengujian ketat sebelum meninggalkan pabrik. Sebelum memberi energi pada rangkaian primer, maka persiapan yang harus dilakukan adalah sebagai berikut:

1. Periksa peralatan dari kerusakan; jika rusak, hentikan penggunaannya.
2. Bersihkan permukaan isolasi dari kontaminan.
3. Operasikan fungsi penyimpanan energi dan buka/tutup secara manual, perhatikan statusnya normal.
4. Operasikan menggunakan catu daya yang beroperasi, pastikan statusnya normal.
5. Majukan/tarik pemutus sirkuit tipe kereta tangan sesuai spesifikasi, dan pastikan posisinya indikator normal setelah mencapai posisi yang benar.

Catatan: Saat menggunakan perangkat yang saling mengunci, daya harus disambungkan untuk membuka kuncinya sebelum menutup.

Kasus Aplikasi Praktis

Studi Kasus: Penerapan di Perusahaan Industri dan Pertambangan Besar di Tiongkok

Sebuah perusahaan baja besar di Tiongkok memiliki sistem tenaga yang kompleks dengan persyaratan pengoperasian peralatan yang tinggi frekuensi dan kontrol arus hubung singkat. Setelah membandingkan beberapa pemasok, seri Usune VS1(ZN63)-24 pemutus sirkuit dipilih sebagai perangkat proteksi inti untuk sistem distribusi tenaga listrik. Sejak itu commissioning pada tahun 2024, sistem telah beroperasi secara stabil selama lebih dari 12 bulan tanpa kegagalan apa pun, berhasil menangani tiga gangguan hubung singkat, secara efektif melindungi peralatan dan mencegah kerugian pemadaman listrik. Perusahaan sangat mengakui kinerja produk dan layanan instalasi dan commissioning yang disediakan oleh pabrikan.

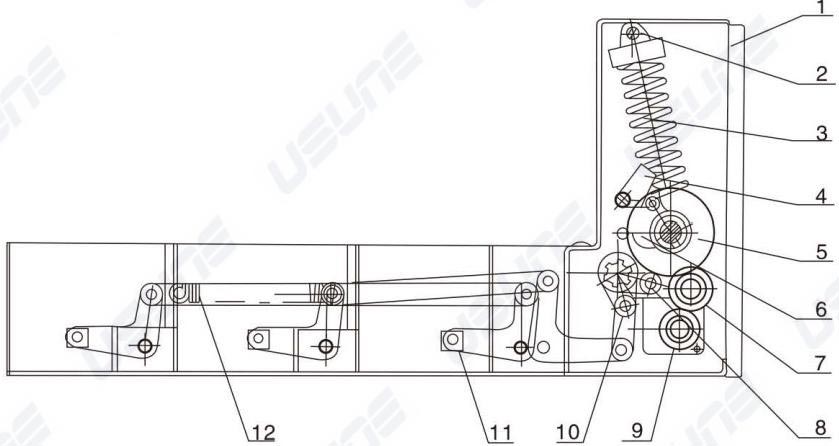

1. Ganti kotak
2. Baut pengikat
3. Menutup pegas
4. Menutup alat kelengkapan
5. Prinsipal kabel listrik internal
6. Mekanisme kamera/pengoperasian mekanisme
7. Mekanisme transmisi roda gigi
8.Masukkan tuas penghubung
9. Motor bermuatan
10. Mekanisme transmisi empat tuas
11. Blok transmisi
12. Mekanisme tersandung

Komitmen Pemasok dan Produsen: Usune, sebagai produsen profesional peralatan listrik tegangan tinggi di Cina, memiliki pabrik standar dan tim R&D, produksi, dan purna jual profesional. Sebagai yang dapat diandalkan pemasok, kami mematuhi prinsip "kualitas pertama, pelanggan utama," secara ketat mengendalikan semua aspek produksi untuk memastikan produk memenuhi standar dan kebutuhan pengguna; kami menyediakan layanan purna jual yang komprehensif termasuk panduan instalasi di tempat, commissioning, pemeliharaan, dan pelatihan teknis, dan terus berinovasi dan mengoptimalkan produk kami untuk mendukung pengembangan industri transmisi dan distribusi tenaga listrik.
