Saklar Kyn28 20kv

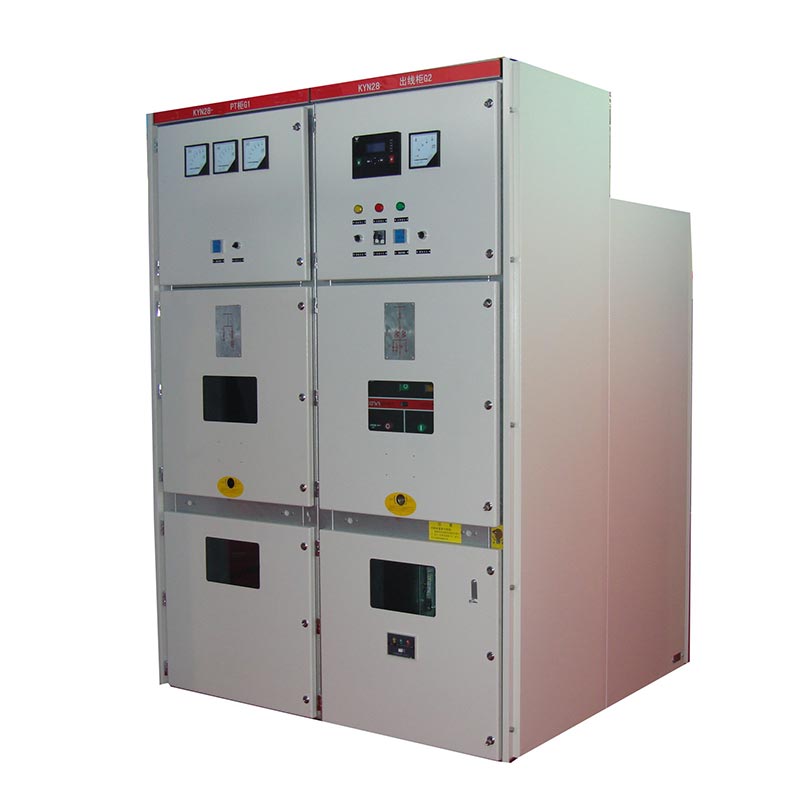

Usune Kyn28 Switchgear 20kV adalah switchgear tertutup logam AC tiga fase dalam ruangan, terutama digunakan pada daya 24kV sistem, memungkinkan penerimaan, distribusi, pengendalian, perlindungan, dan pemantauan energi listrik.

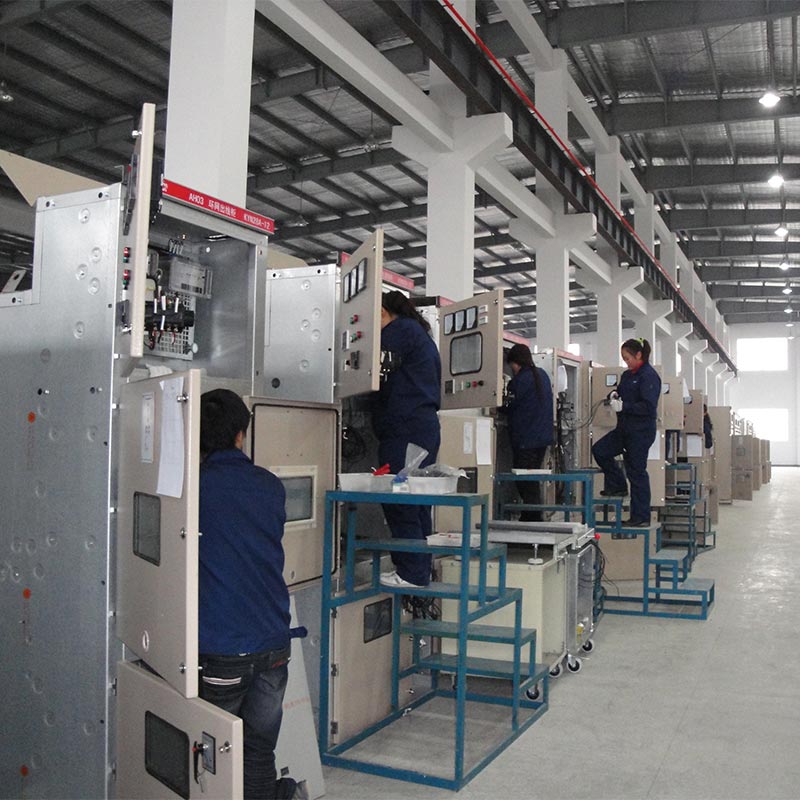

Produk ini menggunakan insulasi udara + insulasi lapisan heat-shrink/epoxy, dengan peringkat perlindungan IP4X (kabinet). Strukturnya yang ringkas dan tingkat insulasi yang tinggi membuatnya cocok untuk berbagai skenario distribusi daya dalam ruangan. Sebagai solusi distribusi daya tegangan menengah yang diproduksi oleh pabrikan Cina profesional, produk ini, dengan miliknya kinerja stabil dan desain standar, telah menjadi pilihan pemasok terpercaya berkualitas tinggi bagi pelanggan di seluruh dunia. Semua produksi inti diselesaikan di pabrik kami sendiri.

Switchgear tegangan rendah

Switchgear tegangan menengah

Parameter Teknis Utama

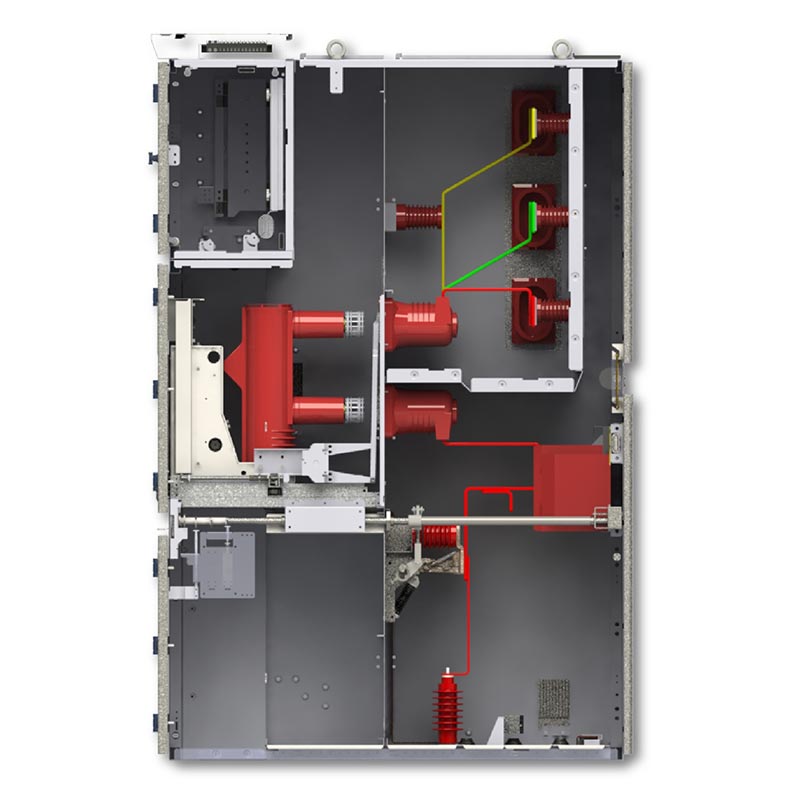

Struktur Kompartemen Kabinet

1. Kompartemen Pemutus Arus: Memasang troli pemutus arus vakum tipe VS1/ZN63/VD4.
2. Kompartemen Busbar : Menyusun busbar utama, busbar cabang, dan isolator.
3. Kompartemen Kabel: Dilengkapi dengan CT, PT, sakelar grounding, terminal kabel, dll.
4. Kompartemen Instrumen Kontrol: Memasang relai, perangkat proteksi, instrumen, dan sirkuit sekunder.
5. Saluran Pelepas Tekanan: Dilengkapi dengan perangkat pelepas busur di bagian atas untuk meningkatkan keselamatan operasional.

Fitur Produk Inti

1. Struktur isolasi semua logam untuk mencegah penyebaran kesalahan dan gangguan timbal balik.
2. Lengkapi interlocking mekanis lima bukti untuk mencegah pembukaan, penutupan, atau masuknya energi secara tidak sengaja kompartemen.
3. Troli yang dapat dilepas dan dipasang di tengah, memungkinkan pengoperasian dan pemeliharaan di sisi depan, sehingga memudahkan perbaikan.
4. Kyn28 Switchgear 20kV memiliki tingkat isolasi tinggi, ketahanan kesalahan yang kuat, struktur kompak, dan cocok untuk berbagai skema distribusi tenaga listrik.
5. Memenuhi standar internasional dan nasional, dengan kualitas yang stabil dan dapat diandalkan.

Kasus aplikasi dunia nyata

Proyek stasiun distribusi listrik di kawasan industri. Kawasan industri utama di provinsi ini mencakup banyak hal gedung pabrik, gedung perkantoran, dan fasilitas penunjang tenaga listrik, memerlukan keandalan dan kehandalan yang sangat tinggi keamanan dalam pasokan listrik. Proyek ini memilih 16 unit Usune Kyn28 Switchgear 20kV, dengan arus pengenal 1250A dan arus putus hubung singkat sebesar 31,5kA.

Selama lebih dari dua tahun sejak dioperasikan, peralatan ini telah beroperasi dengan stabil, dengan cepat mengatasi gangguan arus pendek tanpa insiden keselamatan apa pun. Struktur perawatan yang dipasang di depan secara signifikan mengurangi kesulitan perawatan dan waktu henti, mendapatkan pujian tinggi dari departemen pengoperasian dan pemeliharaan taman.

Dimensi Eksternal Produk

Referensi Proyek

Proyek Peluncuran Roket Cas-space

Laporan Uji

FAQ

Q1: Level tegangan apa yang berlaku untuk switchgear KYN28-24?

A1: Produk ini memiliki tegangan pengenal 24kV dan kompatibel dengan sistem daya AC tiga fase 50/60Hz yang mencakup Tingkat 3,6～12kV dan 24kV.

Q2: Jenis pemutus sirkuit vakum apa yang harus digunakan dengan switchgear?

A2: Konfigurasi standar mencakup troli pemutus sirkuit vakum tipe VS1 (ZN63), dan juga kompatibel dengan pemutus sirkuit standar industri seperti VD4, menawarkan kemampuan pertukaran yang kuat.

Q3: Apakah Kyn28 Switchgear 20kV cocok untuk aplikasi beban berat seperti perusahaan industri dan pertambangan dan pusat data?

A3: Ya. Produk ini memiliki arus pengenal maksimum 3150A dan arus pemutusan hubung singkat 31,5kA, menunjukkan kemampuan menahan yang kuat dan memenuhi kebutuhan distribusi daya pada beban kritis di industri dan perusahaan pertambangan, pusat data, gedung bertingkat, dan aplikasi serupa lainnya.
