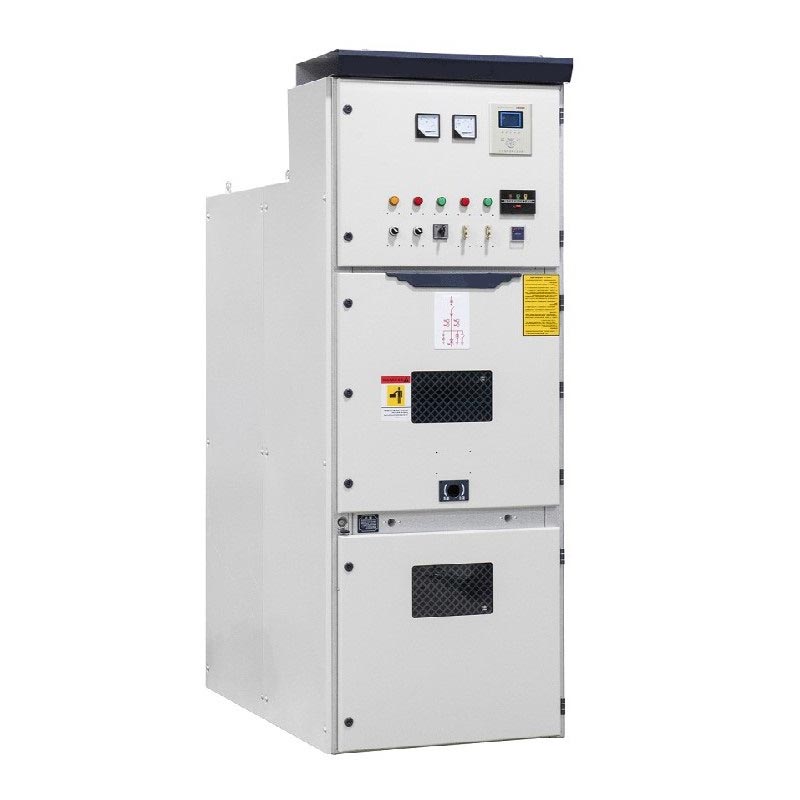

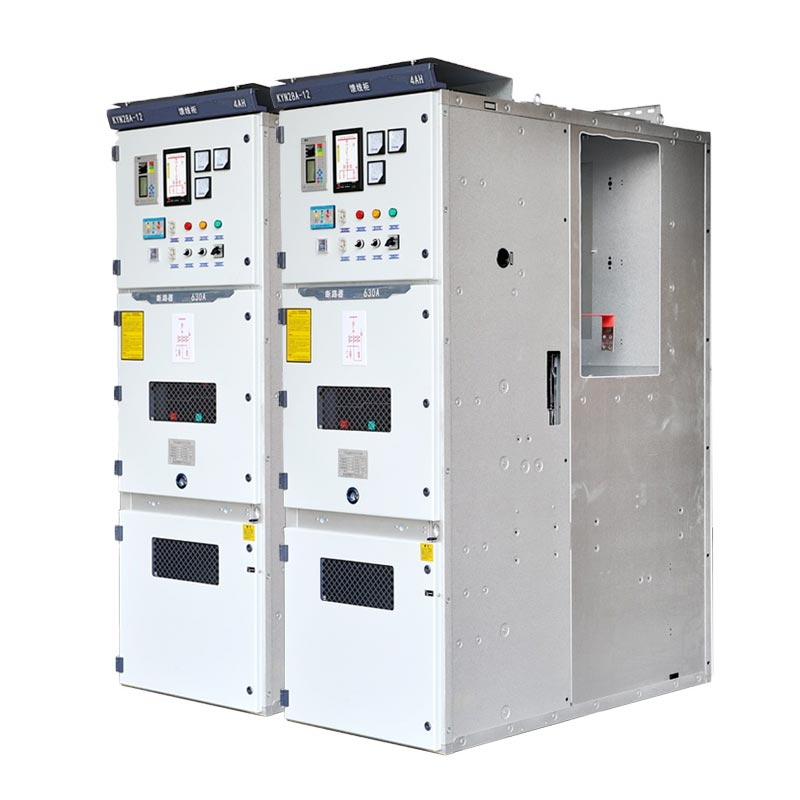

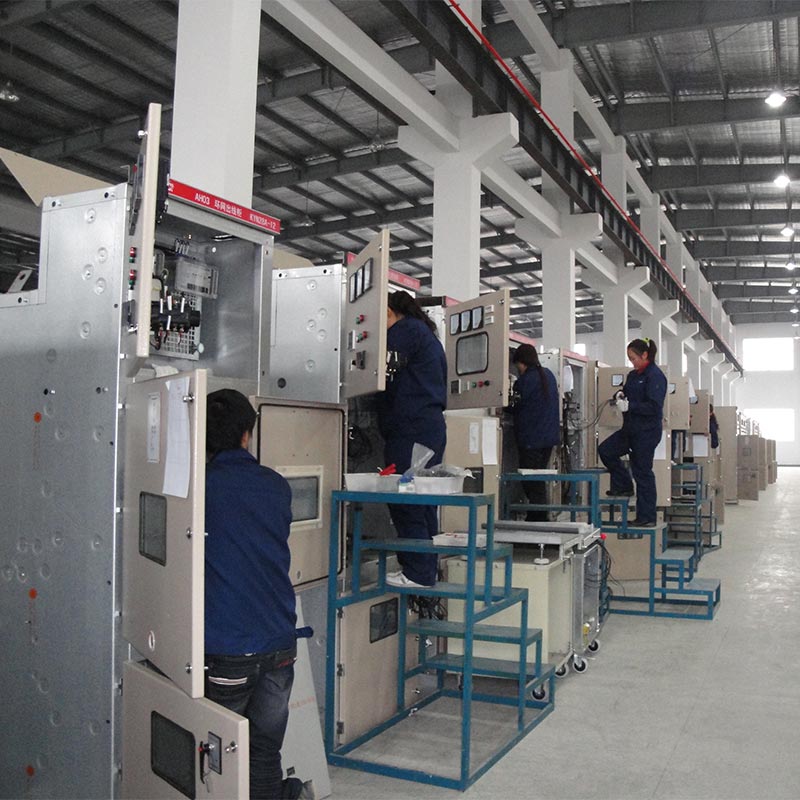

Panel VCB Dalam Ruangan 11kV Tegangan Menengah Usune (seri KYN28) adalah switchgear lapis baja, dapat ditarik, dan tertutup logam dirancang untuk penerimaan, distribusi, kontrol, dan perlindungan jaringan listrik tegangan menengah yang aman dan efisien. Itu adalah unit distribusi inti dalam sistem tenaga, memastikan pengoperasian sistem yang stabil baik dalam keadaan normal maupun gangguan kondisi.

- Sistem yang Berlaku: 3,6～12kV / 24kV AC tiga fase 50/60Hz
- Standar: IEC 62271-200, GB 3906, DL/T 404
- Struktur Inti: Penutup logam lapis baja, struktur troli yang dapat dilepas
- Peringkat Perlindungan: Kabinet IP4X, Interior IP2X

Switchgear tegangan rendah

Switchgear tegangan menengah

Model dan Parameter Teknis

1. Seri Model

2. Parameter Teknis Utama

Desain Struktur dan Kompartemen

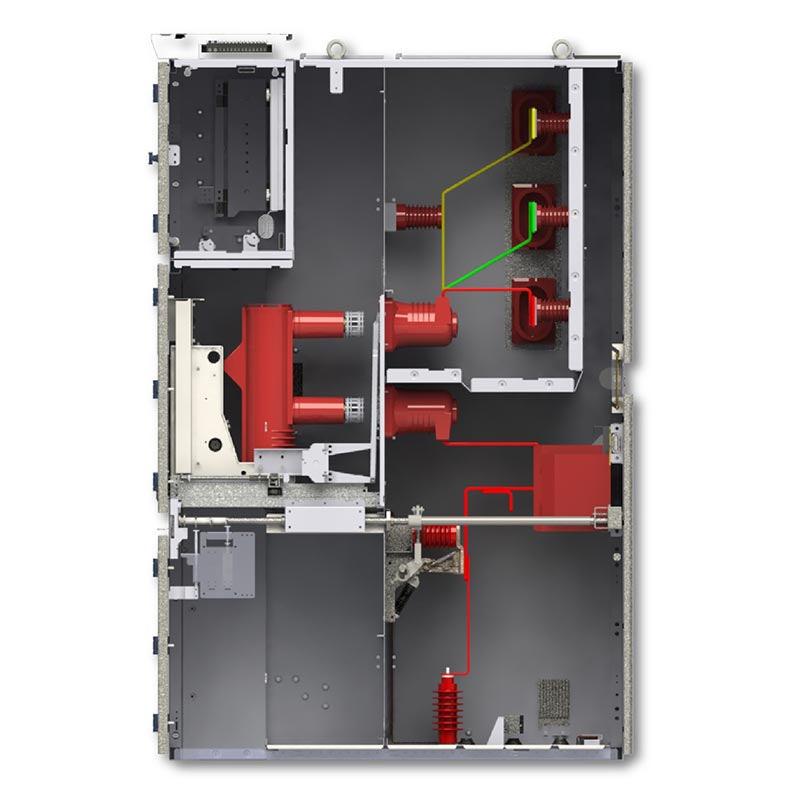

Panel Vcb Dalam Ruangan 11kV Tegangan Menengah menggunakan pelat baja untuk memisahkan lima kompartemen logam ground independen, secara efektif menekan penyebaran kesalahan dan memastikan keselamatan pribadi:

1. Kompartemen Pemutus Sirkuit: Troli pemutus sirkuit vakum internal yang dapat dilepas (VS1/ZN63A, VD4, dll.), dilengkapi dengan interlocking mekanis, memungkinkan troli untuk beralih antara posisi kerja, pengujian, dan terputus.

2. Kompartemen Busbar: Berisi busbar utama dan busbar cabang, sepenuhnya terisolasi dari kompartemen lain mencegah penyebaran kesalahan.

3. Kompartemen Kabel : Dilengkapi dengan trafo arus (CTs), trafo tegangan (PTs), saklar grounding, terminal kabel, dan penahan lonjakan arus untuk sambungan dan perlindungan kabel.

4. Kompartemen Instrumen Kontrol: Rumah relai pelindung, instrumen, sakelar kontrol, lampu indikator, dan sirkuit sekunder untuk pemantauan dan pengoperasian.

5. Saluran Pelepas Tekanan: Dilengkapi perangkat pelepas tekanan di bagian atas untuk melepaskan tekanan busur dan gas masuk dengan aman jika terjadi kesalahan internal, mencegah kerusakan pada kabinet dan cedera personel.

Fitur dan Keunggulan Inti

1. Desain Gerobak Tangan yang Dapat Dilepas: Gerobak Panel Vcb Dalam Ruangan Tegangan Menengah 11kV sepenuhnya dapat dipertukarkan, memungkinkan untuk pemeriksaan dan penggantian cepat tanpa memerlukan pemadaman total busbar, sehingga mengurangi waktu henti secara signifikan.
2. Interlocking Mekanis Lima Pencegahan Komprehensif:
- Mencegah pembukaan dan penutupan pemutus arus secara tidak sengaja
- Mencegah mendorong atau menarik troli pemutus sirkuit saat ada beban
- Mencegah penutupan sakelar pembumian secara tidak sengaja saat diberi energi
- Mencegah pemberian energi pada sakelar pembumian saat berada dalam posisi tertutup
- Mencegah masuknya secara tidak sengaja ke dalam kompartemen berenergi

3. Kompartemen Independen Tertutup Sepenuhnya: Partisi logam memisahkan area fungsional, secara efektif menekan busur propagasi dan saling campur tangan.

4. Pengoperasian dan Pemeliharaan Depan: Semua pengoperasian dan pemeliharaan dapat diselesaikan dari depan kabinet, menghemat ruang instalasi.

5. Keandalan Tinggi dan Keamanan Tinggi: Memenuhi standar arus utama internasional, dengan tingkat isolasi tinggi dan resistensi kesalahan yang kuat.

6. Desain Modular: Dapat dikonfigurasi secara fleksibel sebagai kabinet jalur masuk, kabinet jalur keluar, kabinet pengukur, kabinet bagian busbar, dll.

Skenario Aplikasi Utama

1. Kabinet Saluran Masuk (Penerimaan Jaringan Listrik)

2. Kabinet Jalur Keluar (Distribusi Daya ke Beban, Motor, dan Trafo)

3. Kabinet Kontrol Motor (Penghidupan, Penghentian, dan Perlindungan Motor Besar)

4. Kabinet Pengumpan Trafo (Proteksi Trafo Distribusi)

5. Kabinet Penampang Busbar (Pembagian Busbar dan Peralihan Transfer Otomatis)

Kasus Aplikasi Aktual

Kasus 1: Kawasan Industri Petrokimia Besar di Provinsi Jiangsu

Tantangan Proyek: Pabrik petrokimia memiliki persyaratan yang sangat tinggi terhadap kontinuitas pasokan listrik, keselamatan, dan toleransi kesalahan, membutuhkan operasi stabil jangka panjang.
Solusi: 36 lemari pemutus sirkuit vakum Usune KYN28A-12 digunakan untuk saluran masuk dan keluar sistem dan kendali motorik besar.
Hasil Pengoperasian: Pengoperasian berkelanjutan dan stabil selama lebih dari 8 tahun tanpa kesalahan besar, tercapai secara efektif perlindungan kelebihan beban dan korsleting, memastikan produksi tidak terganggu.

Kasus 2: Kompleks Komersial di Provinsi Zhejiang

Tantangan Proyek: Terbatasnya ruang di ruang distribusi listrik gedung bertingkat tinggi, memerlukan kekompakan, keamanan, dan peralatan yang mudah dirawat.
Solusi: Konfigurasikan 22 unit switchgear Usune KYN28A-12 dengan struktur yang dapat diakses dari depan.
Hasil Pengoperasian: Pemanfaatan ruang yang tinggi, perawatan yang mudah, dan perlindungan yang andal untuk beban kritis tersebut seperti penerangan gedung, penyejuk udara, dan proteksi kebakaran.

Referensi Proyek

Proyek Peluncuran Roket Cas-space

Laporan Uji

FAQ

Q1: Apa perbedaan antara KYN28A-12 dan KYN28-24?

A: Perbedaan utamanya adalah tingkat tegangan pengenal: KYN28A-12 cocok untuk sistem 12kV (kelas 10kV), sedangkan KYN28-24 cocok untuk sistem 24kV (kelas 20kV). Keduanya dirancang sesuai dengan level tegangannya masing-masing dalam hal jarak insulasi, pemilihan komponen insulasi, dan parameter pengenal komponen internal.

Q2: Dapatkah Usune menyesuaikan kabinet pemutus sirkuit vakum ini untuk proyek ekspor?

J: Ya. Sebagai produsen profesional, Usune dapat menyesuaikan parameter sesuai dengan kebutuhan proyek untuk dipenuhi standar regional yang berbeda seperti IEC dan ANSI, dan dapat menyesuaikan model pemutus sirkuit, relai pelindung, dan dimensi.

Q3: Bagaimana masa pakai dan siklus pemeliharaan Panel Vcb Dalam Ruangan Tegangan Menengah 11kV?

J: Dalam kondisi perawatan normal, masa pakai yang dirancang adalah 20-30 tahun. Perawatan rutin terutama meliputi pengujian insulasi, pemeriksaan karakteristik pemutus arus, dan kalibrasi relai. Troli yang dapat ditarik struktur memungkinkan penggantian cepat, secara signifikan mengurangi waktu henti pemeliharaan.
