Panel Vcb Tegangan Menengah cocok untuk pembangkit listrik, gardu induk, fasilitas industri, perusahaan pertambangan, bangunan komersial, dan proyek distribusi tegangan menengah dalam ruangan lainnya. Usune memproduksi peralatan tersebut sesuai dengan standar IEC dan GB yang berlaku dan beroperasi berdasarkan manajemen ISO 9001, ISO 14001, dan ISO 45001 sistem, dengan sertifikasi CE tersedia untuk kebutuhan pasar internasional.

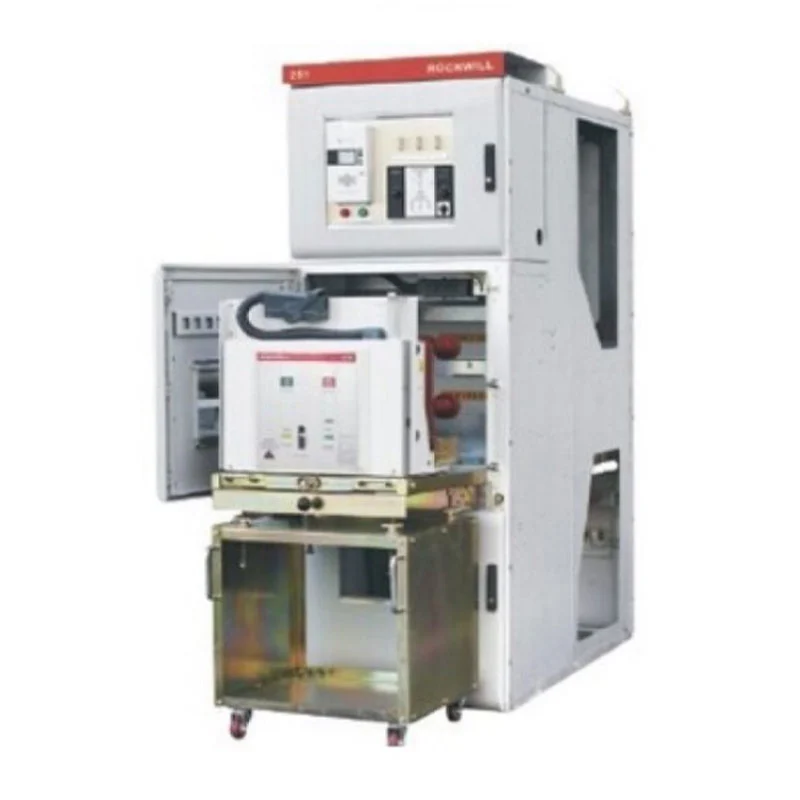

Fitur utama switchgear ini adalah pengaturan pemutus sirkuit vakum yang dapat ditarik. Daripada permanen memasang pemutus arus di dalam kabinet, pemutus dipasang pada troli bergerak yang dapat dipindahkan antara posisi servis, pengujian, dan posisi terisolasi sesuai dengan prosedur operasi.
Desain ini memberikan keuntungan praktis selama pemeriksaan, penggantian, dan pemecahan masalah. Pemutus sirkuit troli, troli PT, dan troli isolator dapat dikonfigurasi sesuai skema kelistrikan, sedangkan struktur yang dapat ditarik memungkinkan personel pemeliharaan mengakses peralatan terkait tanpa membongkarnya kabinet lengkap.
Untuk gardu induk dan sistem distribusi industri yang memerlukan pemeliharaan terencana dan penggantian peralatan diselesaikan secara efisien, desain yang dapat ditarik dapat menyederhanakan operasi layanan dan mengurangi waktu yang diperlukan intervensi peralatan.
Pengoperasian yang aman adalah pertimbangan utama pembelian switchgear tegangan menengah karena urutan peralihan yang salah dapat menimbulkan bahaya listrik yang serius. Seri KYN28 menggunakan sistem interlock lima bukti mekanis dirancang untuk membatasi prosedur pengoperasian yang salah.
Struktur interlock mencegah kesalahan pengoperasian pemutus sirkuit, mencegah troli ditarik atau didorong ke bawah beban, mencegah penutupan sakelar pembumian ketika rangkaian diberi energi, mencegah rangkaian dari keberadaan diberi energi saat sakelar pembumian ditutup, dan mencegah personel memasuki kompartemen aktif secara tidak sengaja.
Pengaturan interlocking mekanis ini memberikan penghalang keamanan fisik tambahan selama peralihan dan operasi pemeliharaan, membantu operator mengikuti urutan pengoperasian yang benar.

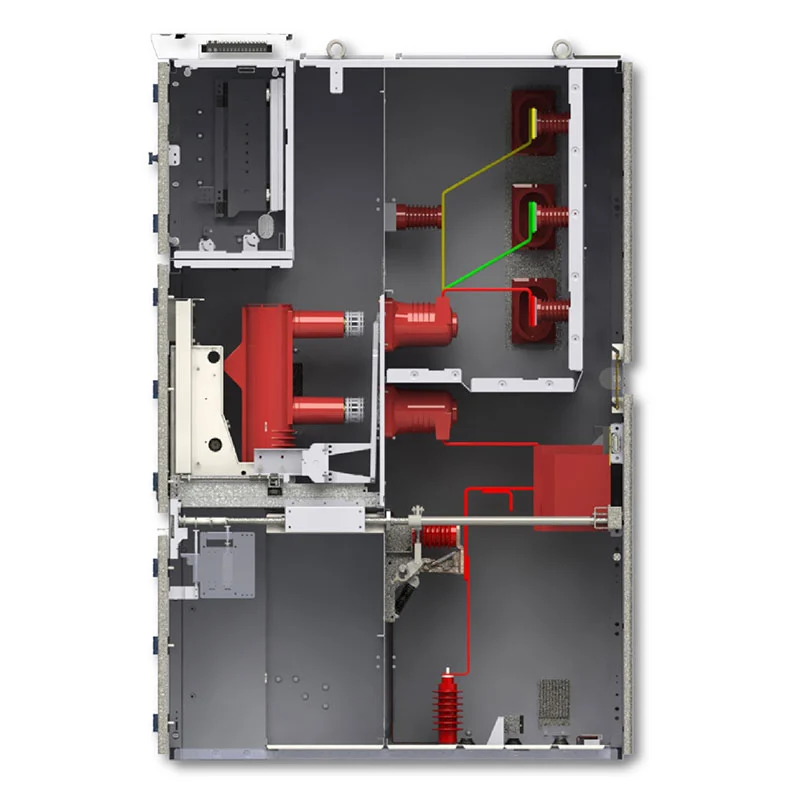

Panel Vcb Tegangan Menengah mengadopsi struktur internal berpartisi logam yang memisahkan listrik utama bagian. Kompartemen pemutus, kompartemen busbar, kompartemen kabel, kompartemen instrumen dan kontrol, dan bagian pelepas tekanan diatur secara independen.
Konstruksi terkotak-kotak ini membantu membatasi penyebaran kesalahan internal dan memisahkan kesalahan yang berbeda komponen listrik selama pemeriksaan dan pemeliharaan. Ini juga membuat tata letak kelistrikan internal lebih mudah operator dan personel pemeliharaan untuk memahaminya.
Penutup pelepas tekanan yang dipasang di atas menyediakan jalur terkontrol untuk melepaskan tekanan jika terjadi tekanan internal kesalahan busur, membantu mengurangi potensi dampak tekanan kesalahan pada personel dan peralatan di sekitarnya.
Kabinet dirancang untuk pengoperasian dan pemeliharaan sisi depan, yang dapat bermanfaat bila ruang listrik memilikinya akses belakang terbatas. Operator dapat melakukan prosedur peralihan dan pemeliharaan rutin dari depan peralatan sesuai dengan urutan pengoperasian yang disetujui.
Penataan akses depan juga membantu menyederhanakan perencanaan ruang peralatan dan dapat mengurangi kebutuhan ruang di belakang kabinet untuk kegiatan pemeliharaan rutin. Pemanas kondensasi internal dapat dikonfigurasi untuk lingkungan lembab untuk membantu mengurangi risiko terkait kondensasi di dalam kabinet.
Sistem distribusi tegangan menengah yang berbeda memerlukan fungsi kabinet yang berbeda. Peralatan dapat dikonfigurasi sebagai kabinet masuk untuk menerima daya dari jaringan hulu, kabinet keluar untuk memasok pengumpan atau motor, PT dan kabinet pengukuran tegangan, kabinet meteran, kabinet sectionalizer bus, atau isolasi kabinet.
Fleksibilitas konfigurasi ini memungkinkan kontraktor EPC, integrator sistem kelistrikan, dan pengguna industri untuk berkembang susunan switchgear sesuai dengan diagram garis tunggal proyek daripada mengadopsi kabinet yang sama pengaturan untuk setiap aplikasi.
Pembangkit listrik memerlukan peralatan tegangan menengah yang andal untuk menerima, mendistribusikan, dan mengendalikan tenaga listrik dalam sistem bantu dan distribusi. Pengaturan VCB yang dapat ditarik memberikan solusi praktis perlindungan sirkuit dan peralihan sekaligus memungkinkan tim pemeliharaan melepas atau mengganti troli pemutus bila diperlukan.
Di gardu induk, switchgear dapat dikonfigurasi untuk pengumpan masuk, sirkuit keluar, penampang bus, tegangan pengukuran, dan fungsi distribusi lainnya. Struktur kompartemen dan sistem interlocking lima bukti membantu mendukung prosedur peralihan dan pemeliharaan yang aman.
Pabrik dan fasilitas industri sering kali mengoperasikan banyak motor, transformator, jalur produksi, dan alat bantu sistem kelistrikan. Peralatan dapat dikonfigurasi untuk kebutuhan pengumpan dan perlindungan motor yang berbeda, menyediakan peralihan dan distribusi tegangan menengah terpusat di dalam pabrik.
Fasilitas pertambangan memerlukan distribusi listrik yang dapat diandalkan untuk motor, pompa, sistem ventilasi, dan pemrosesan peralatan, dan beban bantu. Konstruksi berlapis logam dan pengaturan pemutus sirkuit yang dapat ditarik menyediakan a konfigurasi praktis untuk sistem distribusi tegangan menengah dalam ruangan.
Bangunan komersial besar dan fasilitas bertingkat tinggi mungkin memerlukan peralatan masuk dan distribusi bertegangan menengah dalam ruang listrik khusus. Pengoperasian dan pemeliharaan sisi depan dapat membantu menyederhanakan perencanaan ruang peralatan dimana ruang pemasangan terbatas.
Panel Vcb Tegangan Menengah tersedia untuk kebutuhan distribusi tegangan menengah yang berbeda. Teknis utama parameternya meliputi:
| Barang | Spesifikasi |
| Nilai Tegangan | 3.6kV, 7.2kV, 12kV |
| Frekuensi yang Dinilai | 50Hz / 60Hz |
| Nilai Saat Ini | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Nilai Arus Pemutusan Hubungan Pendek | 25kA, 31,5kA, 40kA, 50kA |
| Dinilai Tahan Saat Ini dalam Waktu Singkat | 25kA/3dtk, 31,5kA/3dtk, 40kA/3dtk, 50kA/3dtk |
| Gelar Perlindungan | Penutup eksternal IP4X, kompartemen internal IP2X |
| Suhu Sekitar | -15°C hingga +40°C |
| Ketinggian | ≤1000m, diturunkan untuk ketinggian yang lebih tinggi |
| Instalasi | Dalam |
Tegangan pengenal aktual, arus, kapasitas hubung singkat, susunan kabinet, dan parameter teknis lainnya harus dikonfirmasi sesuai dengan diagram garis tunggal proyek dan spesifikasi pelanggan.
Peralatan ini dirancang untuk pemasangan di dalam ruangan dengan kisaran suhu sekitar -15°C hingga +40°C. Harian kelembaban relatif rata-rata tidak boleh melebihi 95%, sedangkan rata-rata bulanan tidak boleh melebihi 90%.
Lingkungan pemasangan harus bebas dari gas yang mudah meledak atau korosif, debu konduktif, dan getaran yang parah. Untuk pemasangan di luar kondisi layanan standar, persyaratan teknis harus dikonfirmasikan dengan Usune sebelum produksi sehingga konfigurasi yang sesuai dapat dievaluasi.
Usune memiliki pengalaman lebih dari 14 tahun di bidang peralatan kelistrikan dan memiliki tim R&D yang berpengalaman mampu mengembangkan konfigurasi peralatan sesuai dengan kebutuhan spesifik proyek.

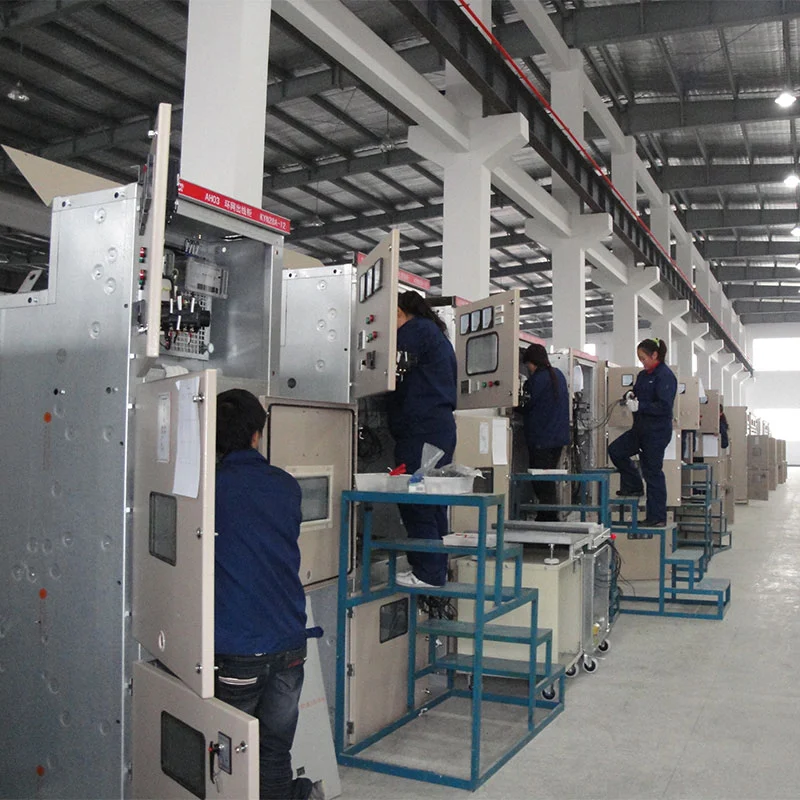

Kontrol kualitas mencakup komponen, perakitan, kinerja kelistrikan, dan produk jadi. Tes rutin adalah dilakukan sebelum peralatan meninggalkan pabrik untuk memverifikasi kinerja produk dan memastikan bahwa switchgear dikirimkan memenuhi persyaratan teknis yang disepakati.
Proyek yang berbeda mungkin memerlukan peringkat arus, kombinasi kabinet, pengaturan perlindungan, dan kontrol yang berbeda fungsi. Usune menyediakan komunikasi teknik dan dukungan konfigurasi berdasarkan diagram garis tunggal pelanggan dan spesifikasi teknis.
Untuk konfigurasi standar, Usune dapat memberikan masa produksi kurang lebih 15-20 hari setelah konfirmasi dan pembayaran, dengan waktu tunggu aktual tergantung pada konfigurasi dan jumlah pesanan.
Usune menyimpan laporan pengujian produk dan dokumentasi teknis yang relevan untuk mendukung inspeksi pelanggan, proyek persetujuan, dan prosedur kualifikasi pemasok.
Peralatan tersebut telah direferensikan untuk Proyek Peluncuran Roket Cas-space, dimana listrik bertegangan menengah peralatan distribusi diperlukan untuk infrastruktur kedirgantaraan khusus.
Fasilitas peluncuran roket memiliki beban listrik penting dan sistem pendukung yang memerlukan daya yang dapat diandalkan distribusi dan prosedur peralihan yang terkendali. Dalam jenis proyek ini, konfigurasi switchgear perlu dilakukan mempertimbangkan tidak hanya kapasitas listrik tetapi juga keselamatan operasional, isolasi kesalahan, akses pemeliharaan, dan integrasi peralatan dalam sistem distribusi tenaga listrik secara keseluruhan.
Struktur pemutus sirkuit vakum yang dapat ditarik dan sistem interlocking mekanis lima bukti memberikan kesesuaian konfigurasi untuk peralihan terkendali dan operasi pemeliharaan. Struktur kabinet yang terkotak-kotak lebih lanjut mendukung pemisahan antara bagian pemutus, busbar, kabel, dan kontrol.
Referensi proyek menunjukkan penerapan teknologi switchgear tegangan menengah Usune pada bidang khusus infrastruktur di mana keandalan distribusi listrik dan keselamatan operasional merupakan teknik yang penting pertimbangan.
Produk ini diproduksi dengan mengacu pada persyaratan IEC dan GB yang berlaku untuk switchgear tegangan menengah dan peralatan listrik. Usune beroperasi berdasarkan Sistem Manajemen Mutu ISO 9001, Lingkungan ISO 14001 Sistem Manajemen, dan Sistem Manajemen Kesehatan dan Keselamatan Kerja ISO 45001.
Produk ini juga tersedia dengan sertifikasi CE untuk pasar internasional yang berlaku. Laporan pengujian dan teknis dokumentasi dapat disediakan sesuai dengan kebutuhan proyek dan pelanggan.
Konfigurasi standar mencakup aplikasi 3.6kV, 7.2kV, dan 12kV. Untuk proyek tertentu, tegangan pengenal dan parameter isolasi harus dikonfirmasi sesuai dengan persyaratan sistem kelistrikan.
Troli yang dapat ditarik memungkinkan pemutus sirkuit vakum dipindahkan antara posisi pengoperasian dan posisi terisolasi. Ini membuat inspeksi, pengujian, penggantian, dan pemeliharaan lebih mudah daripada pemutus tetap pengaturan.
Sistem lima bukti adalah interlock pengaman mekanis yang dirancang untuk mencegah urutan pengoperasian yang salah. Ini membantu mencegah pengoperasian pemutus yang tidak tepat, pergerakan troli di bawah beban, pengoperasian sakelar pembumian yang salah, pemberian energi dan sirkuit yang dibumikan, dan akses yang tidak disengaja ke kompartemen berenergi.
Ya. Switchgear dapat diatur sebagai pintu masuk, keluar, PT, metering, sectionalizer bus, atau lemari isolasi sesuai dengan konfigurasi kelistrikan proyek.
Ya. Usune mendukung persyaratan OEM seperti logo pelanggan, nama perusahaan, dan konfigurasi spesifik proyek, tunduk pada konfirmasi teknis dan produksi.
Untuk konfigurasi standar, periode produksi biasanya adalah sekitar 15-20 hari setelah pembayaran dan teknis konfirmasi. Waktu tunggu sebenarnya bergantung pada konfigurasi produk, kuantitas, dan persyaratan proyek.
Usune melakukan pemeriksaan kualitas dari komponen hingga perakitan akhir dan melakukan pengujian rutin sebelum pengiriman. Laporan pengujian yang relevan dapat diberikan sesuai dengan kebutuhan pelanggan dan proyek.
Masa garansi standar adalah 12 bulan sejak tanggal pengiriman, tergantung pada penjualan dan teknis yang disepakati kondisi.
Jika Anda mencari Panel Vcb Tegangan Menengah untuk pembangkit listrik, gardu induk, fasilitas industri, proyek pertambangan, bangunan komersial, atau proyek infrastruktur khusus, Usune dapat memberikan dukungan konfigurasi berdasarkan Anda persyaratan kelistrikan.
Kirimkan diagram garis tunggal Anda, tegangan pengenal, arus pengenal, tingkat hubung singkat, jumlah kabinet, dan diperlukan berfungsi untuk Usune untuk evaluasi teknis dan kutipan.
