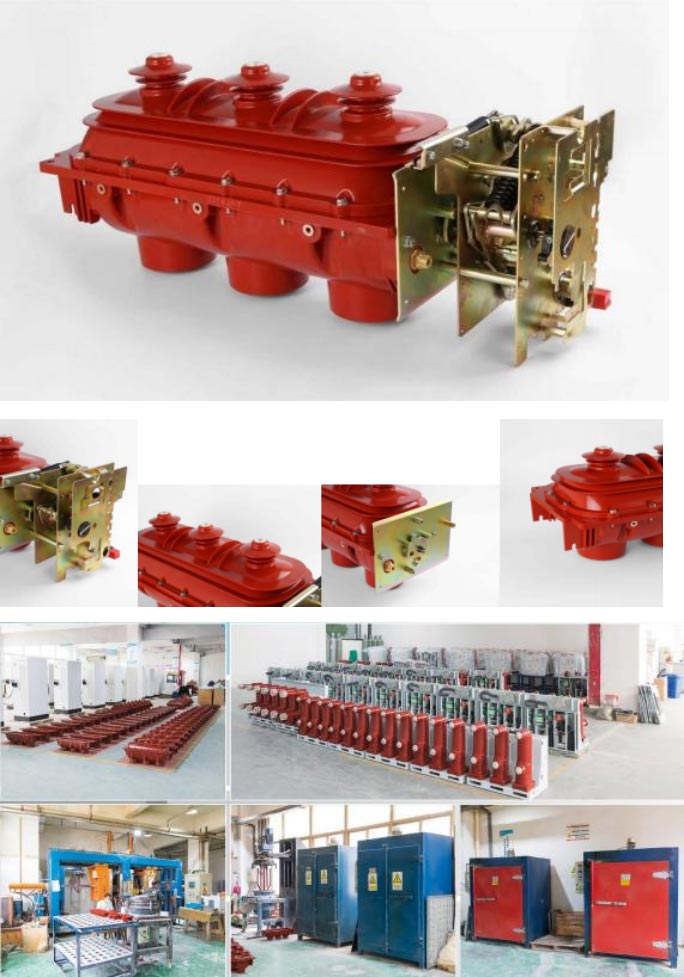

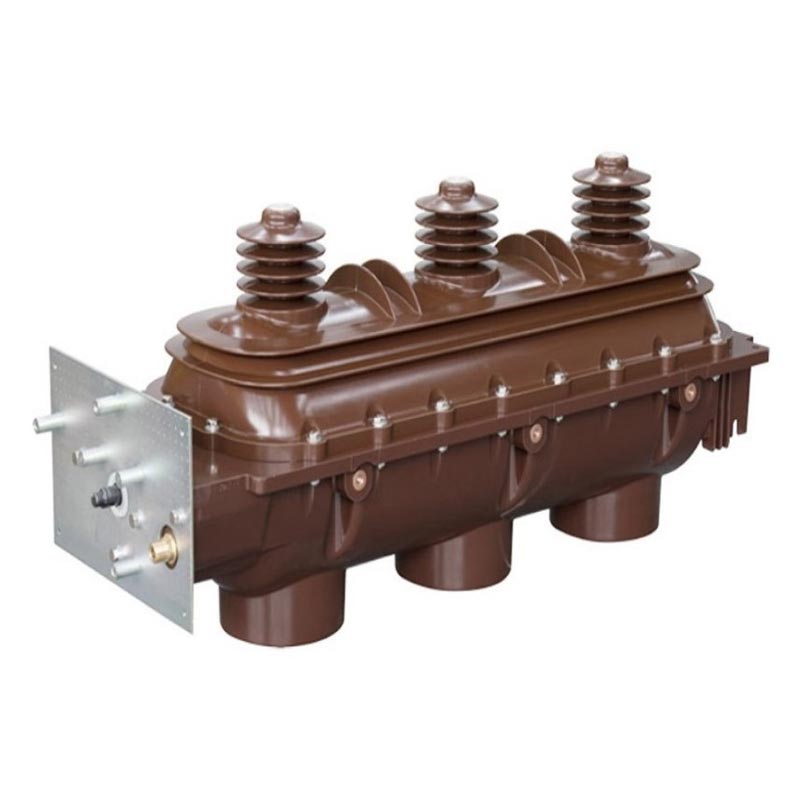

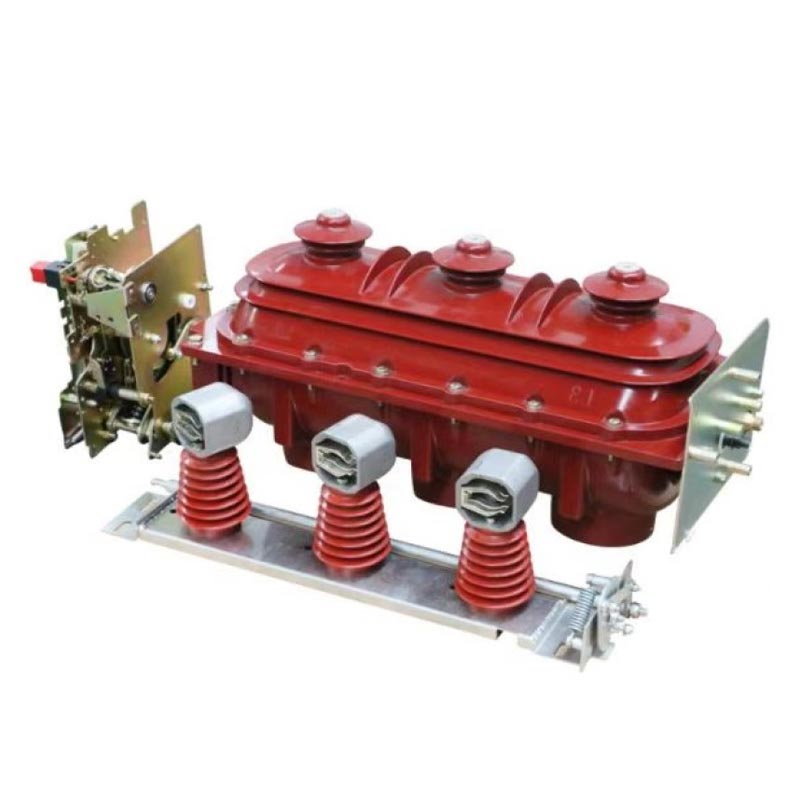

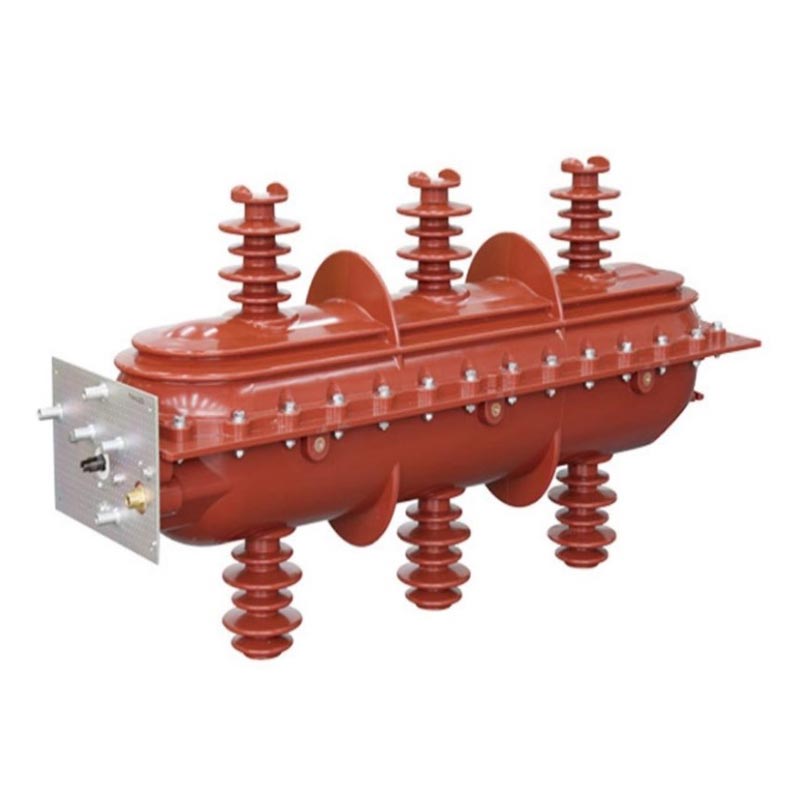

Sakelar Pemutus Beban Sf6

Sebagai produsen profesional peralatan listrik tegangan tinggi di Tiongkok, Usune berfokus pada penelitian dan pengembangan serta produksi peralatan distribusi tenaga listrik tegangan menengah dan tinggi, memiliki standar pabrik yang dilengkapi dengan peralatan canggih jalur produksi dan proses pemeriksaan kualitas yang ketat. Beban Sf6 tegangan tinggi AC dalam ruangan FLN36-12D dan FLRN36-12D Breaker Switch yang diluncurkan perseroan merupakan produk inti yang dikembangkan secara mandiri dengan menyerap tenaga asing yang maju teknologi dan menggabungkannya dengan kebutuhan operasional aktual sistem tenaga listrik Tiongkok.

Semua Sakelar Pemutus Beban Usune Sf6 telah lulus pengujian tipe komprehensif, dan kinerjanya sepenuhnya sesuai GB3804 "3~63kV AC Sakelar Beban Tegangan Tinggi", GB16926 "Kombinasi Sakelar Beban Tegangan Tinggi-Sekering", dan IEC60265 dan Standar internasional IEC60420. Mengikuti konsep inti "segalanya untuk penggunaan daya yang aman", produk-produknya adalah dilengkapi dengan ruang pemadam busur tiga posisi ("penutup-buka-pembumian"), yang secara efektif memastikan keamanan dan operasi daya yang stabil. Sebagai pemasok switchgear tegangan tinggi yang andal, Usune menyediakan pra-penjualan yang komprehensif konsultasi dan layanan purna jual untuk memastikan kelancaran pengoperasian peralatan dalam berbagai skenario aplikasi.

Ruang Lingkup Aplikasi

Sakelar Pemutus Beban Sf6 cocok untuk sistem tenaga AC tiga fase 10kV, 24kV, 36kV, 50/60Hz. Hal ini secara luas digunakan di perusahaan industri dan pertambangan, gedung bertingkat, kawasan pemukiman perkotaan, gardu induk, pertokoan besar mal, bandara, kereta bawah tanah, rumah sakit, dan skenario distribusi listrik lainnya. Fungsi intinya adalah untuk mengalihkan beban arus dan arus gangguan, mengontrol dan melindungi saluran dan trafo distribusi, menyediakan daya yang aman dan stabil perlindungan bagi semua sektor produksi dan kehidupan sosial.

Ketentuan Penggunaan

1. Kondisi Pengoperasian Normal

- Suhu Sekitar: -25℃ hingga +40℃, cocok untuk sebagian besar kondisi iklim di Tiongkok dan wilayah lain.
- Ketinggian: Tidak melebihi 2000m, cocok untuk sebagian besar kota dan kawasan industri.
- Kelembapan: Kelembapan relatif rata-rata harian <95%, kelembapan relatif rata-rata bulanan <90%; uap rata-rata harian tekanan ≤2.2kPa, tekanan uap rata-rata bulanan ≤1.8kPa, memastikan pengoperasian yang stabil di lingkungan lembab.

2. Kondisi Pengoperasian Khusus

Menurut standar nasional GB/T11022-1999 "Persyaratan Teknis Umum untuk Switchgear Tegangan Tinggi dan Standar Controlgear", switchgear harus beroperasi dalam kondisi pengoperasian normal. Jika pengguna beroperasi kondisi tidak sesuai dengan kondisi normal (seperti ketinggian pemasangan melebihi 2000m, suhu sekitar melebihi batas normal, kelembaban tinggi menyebabkan kondensasi, dll), perlu berkonsultasi dengan profesional pabrikan Usune terlebih dahulu untuk mencapai konsensus dan memastikan pengoperasian peralatan yang aman dan stabil.

Fitur Struktural

1. Struktur Isolasi Terintegrasi: Cangkang atas dan bawah dicetak dengan resin epoksi, membentuk a rongga internal yang tertutup rapat dan berisi gas. Ini memberikan isolasi yang sangat baik dan ketahanan terhadap korosi, secara efektif mengisolasi komponen internal dari lingkungan eksternal dan memastikan pengoperasian yang stabil.

2. Mode Pengoperasian Tiga Posisi: Kontak bergerak yang umum berputar, secara bertahap menyelesaikan tiga status pengoperasian: "penutupan", "pembukaan", dan "pembumian". Posisinya didefinisikan dengan jelas, peralihan dapat diandalkan, dan kesalahan pengoperasian dapat diandalkan dicegah secara efektif.

3. Mekanisme Pengoperasian Ganda: Mekanisme pengoperasian pegas manual dasar disertakan, dengan opsional fungsi penutupan/pembukaan listrik untuk kendali jarak jauh. Hal ini memungkinkan pengguna untuk memilih sesuai dengan kebutuhannya, meningkatkan efisiensi operasional.

4. Pemantauan Cerdas: Bagian depan kotak mekanisme dilengkapi dengan pengukur tekanan SF6 dan posisinya indikator. Pengukur tekanan memantau perubahan tekanan SF6 secara real time, dan indikator posisi secara langsung terhubung ke poros penggerak kontak bergerak, memastikan indikasi kerja kontak bergerak yang benar-benar andal posisi.

5. Perlindungan Keamanan: Perangkat pelepas tekanan terletak di bagian belakang cangkang. Ketika kecelakaan terjadi di ruang pemadam busur api dan tekanan tinggi dihasilkan, gas bertekanan berlebih dapat menembus pelepasan perangkat dan dibuang ke belakang, mencegah ejeksi ke depan dan memastikan keselamatan operator.

6. Interlocking yang Andal: Interlock mekanis yang andal disediakan antara sakelar beban dan grounding saklar, dan antara saklar grounding dan pintu depan (untuk distribusi daya kabinet), sangat mencegah kesalahan pengoperasian dan lebih meningkatkan keselamatan operasional peralatan.

7. Kinerja Penyegelan: Memanfaatkan desain penyegelan dinamis dan statis khusus, penyegelan yang andal terjamin. Proses penyegelan Usune yang ketat memastikan tingkat kebocoran tahunan jauh di bawah standar industri, sehingga mencegah peralatan kegagalan karena kebocoran gas SF6.

Parameter Teknis Utama

Kasus Aplikasi Praktis

Kasus 1: Proyek Distribusi Tenaga Listrik di Kawasan Permukiman Perkotaan di Tiongkok

Daerah pemukiman besar di Tiongkok timur terdiri dari 30 bangunan bertingkat tinggi dengan lebih dari 2000 rumah tangga dan puncaknya kebutuhan daya sebesar 800kW. Awalnya menggunakan saklar beban biasa, sering mengalami masalah seperti buruk penyegelan, pengoperasian yang tidak stabil, dan tersandung, memengaruhi pasokan listrik normal penghuni. Nanti, setelah membandingkan beberapa pemasok, perusahaan manajemen properti memilih Sakelar Pemutus Beban Usune FLN36-12D Sf6 sebagai daya inti peralatan kendali distribusi.

Studi Kasus 2: Proyek Perlindungan Pasokan Listrik Bandara Besar Sebuah bandara internasional utama di Tiongkok selatan memilikinya persyaratan yang sangat tinggi untuk stabilitas dan keamanan pasokan listrik. Pemadaman listrik tidak diperbolehkan pada saat kritis area seperti gedung terminal dan ruang kendali navigasi. Bandara memilih Beban Usune FLRN36-12D Sf6 Sakelar Pemutus untuk pemasangan di gardu induk, bertanggung jawab atas pengendalian dan perlindungan saluran-saluran kritis daerah.

Komitmen Merek

Sebagai produsen profesional peralatan listrik tegangan tinggi di Tiongkok, Usune berkomitmen untuk menyediakan global pengguna dengan produk Saklar Pemutus Beban Sf6 yang berkualitas tinggi, andal, dan aman. Pabrik kami menawarkan produksi yang maju peralatan dan sistem manajemen mutu yang ketat. Dari pengadaan bahan mentah hingga pengiriman produk, setiap langkahnya menjalani pengujian ketat untuk memastikan kualitas produk. Sebagai pemasok terpercaya, kami tidak hanya memberikan kinerja tinggi produk tetapi juga konsultasi pra-penjualan yang komprehensif, pemasangan di tempat, commissioning, dan purna jual layanan pemeliharaan, menghilangkan segala kekhawatiran yang mungkin dimiliki pengguna selama pengoperasian.
