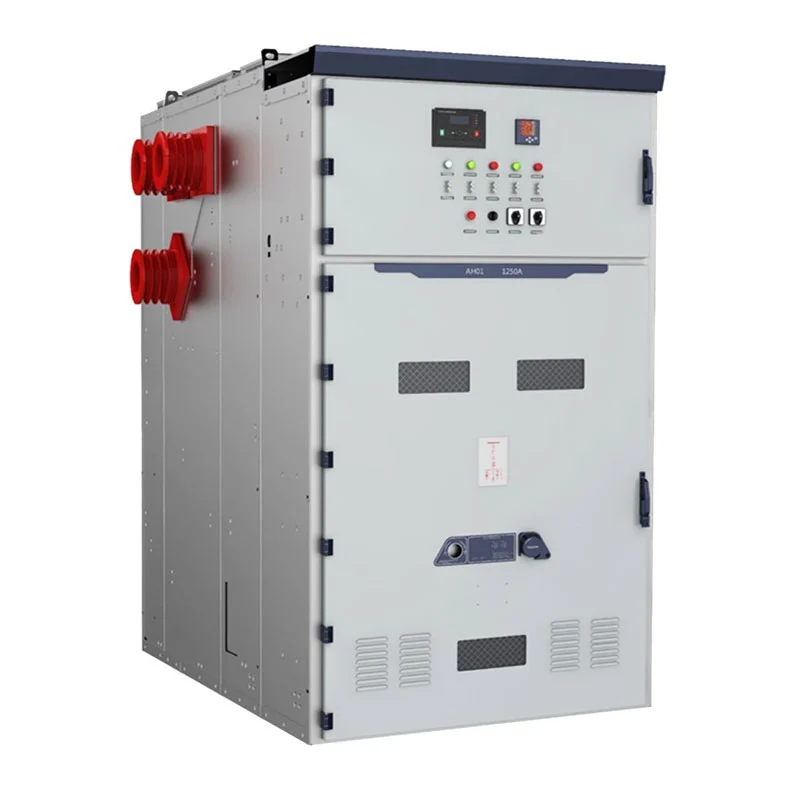

Panel Switchgear VCB Dalam Ruangan KYN61-40.5 33kV dikembangkan untuk proyek yang membutuhkan tegangan dalam ruangan lebih tinggi platform distribusi. Konfigurasinya menggabungkan pemutus sirkuit vakum yang dapat ditarik, tertutup logam konstruksi, kompartemen listrik terpisah, sistem busbar, sambungan kabel, dan peralatan kontrol sekunder menjadi jajaran switchgear terintegrasi.
Usune beroperasi di bawah sistem manajemen ISO 9001, ISO 14001, dan ISO 45001. Peralatan dirancang sesuai dengan standar IEC dan GB yang berlaku, dengan sertifikasi CE tersedia untuk pasar yang berlaku.
Untuk sistem distribusi kelas 33kV dan 36kV, pemilihan switchgear memerlukan lebih dari sekadar pencocokan nominal tegangan. Insinyur perlu mempertimbangkan tingkat isolasi, arus beban, arus gangguan, konfigurasi pengumpan, transformator kapasitas, sambungan kabel, koordinasi proteksi, dan lingkungan pemasangan.
Panel Switchgear VCB Dalam Ruangan KYN61-40.5 33kV ditujukan untuk distribusi tegangan menengah dalam ruangan di mana ini parameter kelistrikan perlu dikoordinasikan dalam sistem distribusi tenaga listrik yang lengkap.
Dibandingkan dengan aplikasi switchgear bertegangan rendah, tegangan sistem yang lebih tinggi memberikan penekanan yang lebih besar pada isolasi koordinasi dan kinerja hubung singkat. Usune dapat mengkonfigurasi peralatan sesuai dengan parameter kelistrikan disediakan oleh pelanggan.
Peralatan ini menggunakan arsitektur tertutup logam untuk mengatur bagian listrik primer dan sekunder. Yang utama sirkuit termasuk pemutus sirkuit vakum, koneksi busbar, area terminasi kabel, dan grounding terkait komponen.
Peralatan sekunder dapat diatur untuk proteksi, pengukuran, pengendalian, indikasi, dan komunikasi sesuai dengan persyaratan proyek.
Konfigurasi ini memungkinkan jajaran switchgear dirancang di sekitar jaringan listrik sebenarnya daripada menggunakan satu pengaturan kabinet tetap untuk setiap aplikasi.
Pada level tegangan yang lebih tinggi, koordinasi proteksi menjadi bagian penting dari desain sistem. Pemutus sirkuit, relai proteksi, trafo, kabel, dan peralatan hulu harus dipilih sesuai dengan kesalahan yang dihitung kondisi dan filosofi perlindungan.
Pemutus sirkuit vakum menyediakan fungsi peralihan dan interupsi utama. Perlindungan terkait dan sistem kontrol dapat dikonfigurasi sesuai dengan desain kelistrikan pelanggan.
Partisi logam antar bagian fungsional membantu mengatur tata letak kelistrikan internal, sekaligus menghilangkan tekanan pengaturan ini menyediakan jalur terkontrol untuk pelepasan tekanan jika terjadi gangguan internal.
Kabinet masuk menerima daya dari jaringan listrik hulu dan mentransfernya ke busbar switchgear sistem. Nilai arus, peralatan proteksi, persyaratan pengukuran, dan konfigurasi kabel harus ditentukan dari desain proyek.
Kabinet keluar mendistribusikan daya ke trafo, motor, peralatan produksi, atau beban hilir lainnya. Itu pengaturan peringkat dan perlindungan saat ini harus sesuai dengan beban yang terhubung.
Konfigurasi pengukuran PT dan tegangan dapat digabungkan jika proyek memerlukan pemantauan tegangan, fungsi perlindungan, atau pengukuran listrik.
Pengaturan sectionalisasi bus dapat membagi sistem distribusi menjadi beberapa bagian terpisah dan mendukung kelistrikan strategi operasi yang ditentukan oleh insinyur proyek.
Konfigurasi pengukuran dapat disediakan untuk aplikasi yang memerlukan pengukuran energi dan parameter kelistrikan pemantauan.

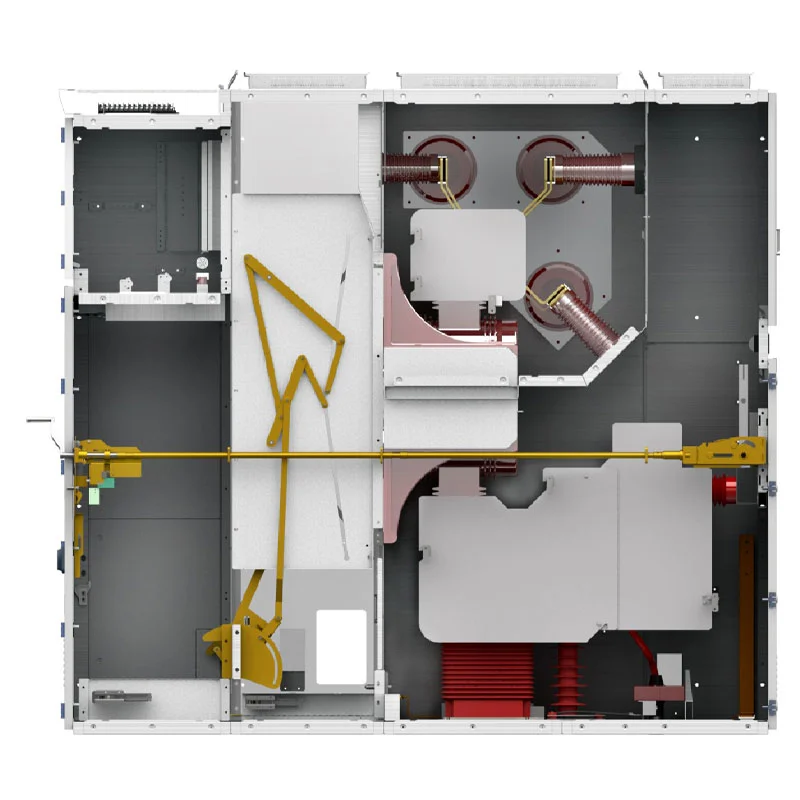

Kabinet disusun menjadi beberapa bagian kelistrikan tertentu, termasuk kompartemen pemutus, kompartemen busbar, kompartemen kabel, dan kompartemen instrumen/kontrol.

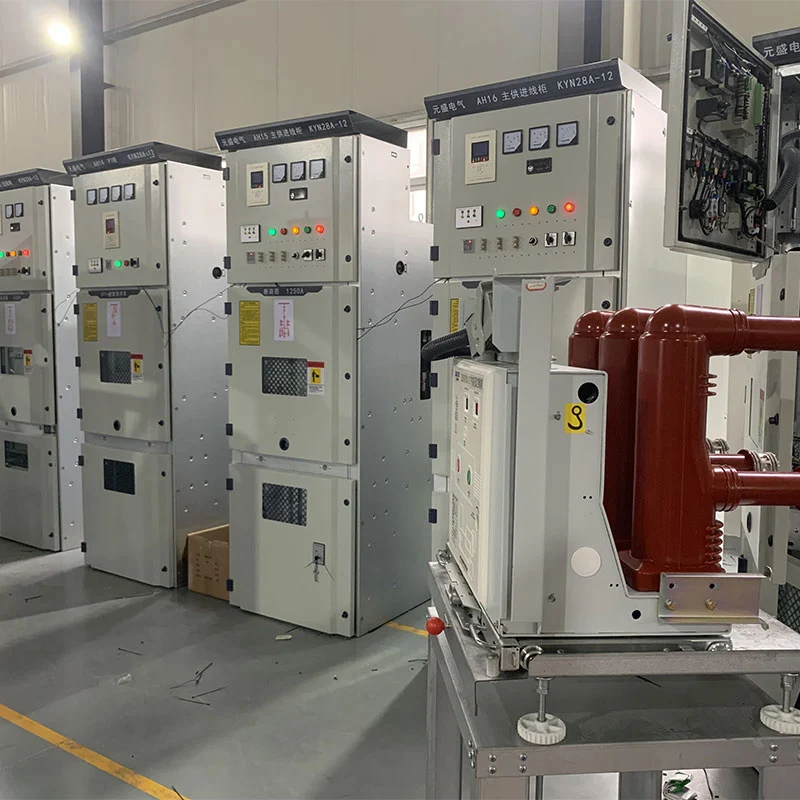

Bagian pemutus menampung pemutus arus vakum dan mekanisme pengoperasiannya. Bagian busbar menyediakan sambungan listrik utama antar lemari, sedangkan kompartemen kabel menyediakan ruang untuk masuk dan sambungan kabel keluar.
Bagian instrumen dan kendali berisi komponen sekunder yang diperlukan untuk proteksi, pengukuran, pengendalian, dan indikasi.
Pengaturan ini memberi para insinyur arsitektur internal yang jelas ketika merencanakan instalasi, perutean kabel, commissioning, dan pemeliharaan.
Peralatan ini menggunakan sistem interlocking mekanis yang dirancang untuk membatasi urutan pengoperasian yang salah.
Mekanisme lima bukti dimaksudkan untuk mencegah pengoperasian pemutus sirkuit yang salah, pergerakan penarikan unit di bawah beban, menutup sakelar pembumian saat diberi energi, memberi energi pada sirkuit saat sakelar pembumian tetap tertutup, dan akses tidak disengaja ke kompartemen berenergi.
Perangkat pelepas tekanan yang dipasang di atas juga dimasukkan ke dalam struktur kabinet untuk memberikan tekanan yang terkontrol dilepaskan selama kondisi kesalahan internal.
Panel Switchgear VCB Dalam Ruangan KYN61-40.5 33kV dapat dikonfigurasi untuk daya masuk, koneksi transformator, pengumpan keluar, pembagian bus, pengukuran, dan pengukuran tegangan di gardu induk dalam ruangan.
Pembangkit listrik dapat menggunakan switchgear untuk distribusi bantu tegangan menengah, sistem kelistrikan terkait generator, pengumpan trafo, dan distribusi tenaga listrik hilir.
Fasilitas industri besar dapat menggunakan konfigurasi pengumpan yang berbeda untuk motor, transformator, sistem produksi, pompa, kompresor, dan peralatan listrik tambahan.
Operasi penambangan dengan beban listrik berdaya lebih tinggi dapat mengkonfigurasi switchgear di sekitar pengumpan transformator, motor, peralatan ventilasi, sistem pemompaan, dan fasilitas pemrosesan.
Peralatan ini juga cocok untuk infrastruktur khusus yang memerlukan koordinasi distribusi listrik dengan beberapa bangunan, area peralatan, dan sistem tambahan.
Proyek Peluncuran Roket Cas-space adalah referensi proyek untuk aplikasi switchgear tegangan menengah Usune.
Fasilitas peluncuran roket melibatkan infrastruktur khusus dan berbagai beban listrik yang didistribusikan area fungsional yang berbeda. Oleh karena itu, sistem distribusi tenaganya memerlukan sirkuit masuk yang terkoordinasi, pengumpan perlindungan, isolasi listrik, pengukuran, dan kontrol.
Untuk proyek ini, switchgear diterapkan sebagai bagian dari distribusi listrik tegangan menengah di lokasi tersebut pengaturan. Proyek ini memerlukan peralatan listrik untuk diintegrasikan dengan infrastruktur yang lebih luas diperlakukan sebagai instalasi kabinet independen.
Aplikasi ini menunjukkan pengalaman Usune dalam memasok peralatan distribusi tegangan menengah untuk spesialis proyek teknik dengan kebutuhan sistem kelistrikan tertentu.
| Barang | Spesifikasi |
| Seri | KYN61 |
| Nilai Tegangan | 3.6kV, 7.2kV, 12kV, 24kV, 36kV |
| Frekuensi yang Dinilai | 50Hz / 60Hz |
| Nilai Saat Ini | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Nilai Arus Pemutusan Hubungan Pendek | 25kA, 31,5kA, 40kA, 50kA |
| Dinilai Tahan Saat Ini dalam Waktu Singkat | 25kA/3dtk, 31,5kA/3dtk, 40kA/3dtk, 50kA/3dtk |
| Gelar Perlindungan | Penutup eksternal IP4X / kompartemen internal IP2X |
| Suhu Sekitar | -15°C hingga +40°C |
| Kelembaban Relatif | Rata-rata harian ≤95%; rata-rata bulanan ≤90% |
| Ketinggian | ≤1000m, dengan penurunan untuk ketinggian yang lebih tinggi |
| Instalasi | Dalam |
| Sistem | AC tiga fasa |
Konfigurasi listrik akhir harus dikonfirmasi sesuai dengan tegangan, arus, tingkat gangguan proyek sebenarnya, persyaratan insulasi, skema proteksi, dan kondisi pemasangan.
Untuk proyek switchgear kelas 33kV, pengadaan harus didasarkan pada sistem kelistrikan yang lengkap, bukan pada sistem kelistrikan yang lengkap kuantitas kabinet saja. Tim proyek harus mengkonfirmasi tegangan sistem terukur, arus beban kontinu, tingkat hubung singkat, kuantitas pengumpan, kapasitas transformator, pengaturan kabel, persyaratan perlindungan, dan yang diperlukan fungsi pengukuran.
Untuk proyek yang lebih besar, susunan kabinet mungkin berisi fungsi kabinet yang berbeda. Masuk, keluar, PT, meteran, bus sectionalizer, dan konfigurasi isolasi dapat digabungkan sesuai dengan diagram garis tunggal kelistrikan.
Pendekatan ini membantu mencegah ketidaksesuaian antara switchgear dan trafo yang terhubung, kabel, perangkat proteksi, dan beban hilir.
Susunan kabinet akhir dapat dikembangkan sesuai dengan arsitektur kelistrikan proyek. Berbeda jumlah sirkuit masuk dan keluar dapat diatur menjadi jajaran switchgear yang terkoordinasi.
Sistem distribusi tipikal mungkin mencakup beberapa kabinet masuk yang terhubung ke sumber listrik hulu lemari keluar yang mensuplai trafo atau beban besar, dan tambahan PT atau lemari meteran untuk tegangan pengukuran dan pemantauan energi.
Jika proyek memerlukan dua sumber listrik atau bagian bus yang terbagi, fungsi pembagian bus juga dapat digunakan dimasukkan ke dalam barisan.
Metode konfigurasi ini membuat peralatan ini cocok untuk gardu induk individual dan multi-kabinet yang lebih besar sistem distribusi.
Sebelum pengiriman, switchgear yang telah selesai menjalani pemeriksaan rakitan kabinet, sambungan sirkuit primer, kabel sekunder, operasi mekanis, dan fungsi kelistrikan yang relevan.
Mekanisme penarikan, pengoperasian pemutus arus, fungsi interlocking, pengaturan grounding, dan kabinet konstruksi diperiksa selama proses inspeksi produksi.
Usune dapat memberikan catatan inspeksi yang relevan dan dokumentasi pengujian sesuai dengan persyaratan proyek, sehingga memungkinkan pelanggan, kontraktor EPC, dan pemeriksa pihak ketiga untuk memverifikasi peralatan sebelum pengiriman.
Nilai sistem switchgear tegangan menengah tidak terbatas pada nilai kelistrikan awalnya. Untuk yang besar proyek infrastruktur dan industri, peralatan juga perlu mendukung operasi yang terorganisir, terencana pemeliharaan, manajemen sirkuit masa depan, dan integrasi yang stabil dengan jaringan distribusi daya yang lebih luas.
Konstruksi terkotak dari Panel Switchgear VCB Dalam Ruangan KYN61-40.5 33kV menyediakan pengaturan yang pasti untuk peralatan primer dan sekunder, sedangkan desain pemutus sirkuit yang dapat ditarik memungkinkan unit switching dipindahkan untuk diperiksa dan diservis.
Untuk fasilitas yang distribusi listriknya diharapkan dapat beroperasi selama bertahun-tahun, kombinasi ini dapat membantu terciptanya sistem distribusi tegangan menengah yang lebih mudah dikelola dan menyederhanakan perencanaan pemeliharaan di masa depan.
Spesifikasi yang diberikan meliputi konfigurasi 3.6kV, 7.2kV, 12kV, 24kV, dan 36kV. Tegangan pengenal sebenarnya harus dikonfirmasi sesuai dengan sistem tenaga pelanggan.
Spesifikasi yang disertakan mencantumkan konfigurasi terukur 36kV, yang dapat dipertimbangkan untuk subjek sistem kelas 33kV untuk konfirmasi persyaratan sistem aktual, tingkat insulasi, dan standar yang berlaku.
Ini digunakan untuk penerimaan, distribusi, peralihan, perlindungan, pengukuran, dan kontrol daya tegangan menengah sistem tenaga AC tiga fasa dalam ruangan.
Konfigurasi yang disediakan berkisar dari 630A hingga 3150A. Peringkat yang benar harus dipilih sesuai dengan maksimum beban terus menerus dan desain proyek.
Peringkat yang tersedia mencakup 25kA, 31,5kA, 40kA, dan 50kA, dengan nilai yang berlaku ditentukan oleh kesalahan yang dihitung tingkat sistem kelistrikan.
Ya. Usune dapat mengkonfigurasi fungsi masuk, keluar, PT, metering, sectionalizer bus, dan isolasi sesuai dengan diagram garis tunggal pelanggan dan persyaratan teknis.
Usune beroperasi di bawah sistem manajemen ISO 9001, ISO 14001, dan ISO 45001. Produk dirancang sesuai dengan standar IEC dan GB yang berlaku, dengan sertifikasi CE tersedia untuk konfigurasi yang berlaku.
Ya. Usune dapat memberikan spesifikasi teknis, laporan pengujian, gambar, dan dokumentasi proyek lainnya sesuai dengan persyaratan pelanggan dan teknik.
Konfigurasi standar dirancang untuk pemasangan di dalam ruangan. Kondisi khusus seperti ketinggian tinggi, tinggi kelembaban, atau kondisi lingkungan yang tidak biasa harus dikonfirmasi sebelum memesan.
